CNC-center för svarvning och fräsning

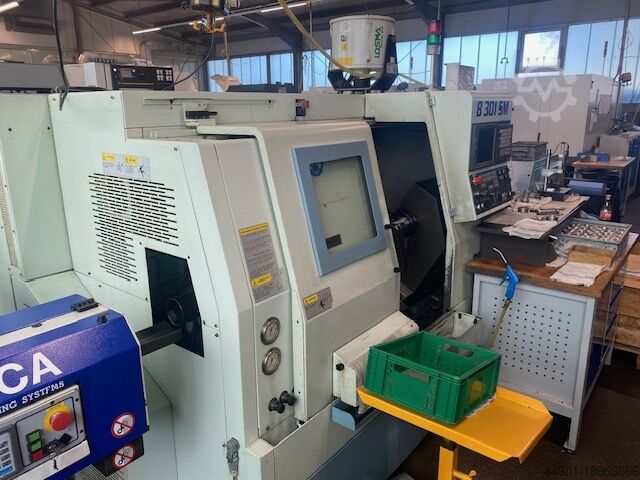

BIGLIA B 301 SM

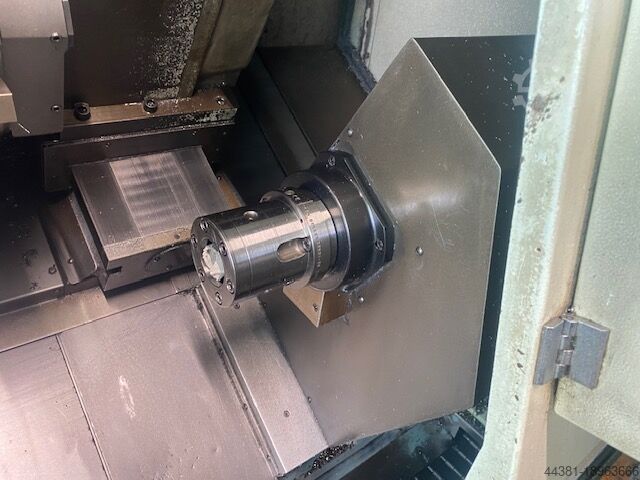

Skick: mycket bra (begagnad), Tillverkningsår: 2002, Biglia B 301 SM .. CNC-styrning FANUC 18 ITB Utrustning .. Antal spindlar: 2 .. Antal revolvrar: 1 .. Driven verktyg: ja .. C-axel .. B-axel X-axel Z-axel ARBETSONRÅDE - SVARVNING - .. Max. svingdiameter: 400 mm .. Max. svarvdiameter: 220 mm .. Max. stångdiameter: 45 mm .. Max. arbetsstyckslängd: 380 mm Kort stångmagasin AGW Djdpfswc Dhwjx Adiola

Skick: begagnad, Tillverkningsår: 2006, Funktionalitet: helt fungerande, svarvlängd: 780 mm, svarvdiameter: 270 mm, spindelmotorstyrka: 15 W, rörelseavstånd X-axel: 195 mm, Y-axelns rörelse: 120 mm, rörelseavstånd Z-axel: 780 mm, CNC-svarv Nakamura-Tome WT-300 Tillverkningsår: 2006 CNC-styrning: FANUC Series 18i-TB Maskinvikt: 12 000 kg Maskindimensioner: Längd: 5 230 mm Dlsdpfx Adjwx Hicoiea Bredd: 2 500 mm Höjd: 2 300 mm Bearbetningskapacitet: Max svingdiameter över övre/nedre släde: Ø 310 mm (både övre och nedre) Avstånd mellan spindlar (min – max): 120 mm – 1 200 mm Max svarvdiameter huvudspindel / motspindel: Ø 270 mm Max svarvlängd: 780 mm Stånggenomgång (huvud- och motspindel): Ø 65 mm Axelrörelser: X1 / X2-axel: 195 mm Y-axel: 120 mm (±60 mm) Z1 / Z2-axel: 780 mm B-axel: 850 mm C-axel: 360° (kontinuerlig) Huvudspindel och motspindel: Varvtal: 50 – 4 500 varv/min Spindelnos: ASA A2-6 Chuckdiameter: Ø 225 mm Minsta styrda vinkel C-axel: 0,001° Motoreffekt (kont. 30 min): 11/15 kW (båda spindlar) Revolver Nr. 1 & Nr. 2 (identiska): Platser fasta/roterande verktyg: 24 platser (12 drivna) Varvtal drivna verktyg: 3 600 varv/min Motoreffekt drivna verktyg: 3,7 / 5,5 kW Verktygsdimensioner svarv-/borrverktyg: 25×25 mm / Ø 32 mm Snabbmatning: X1 / X2 / Y-axel: 16 000 mm/min Z1 / Z2-axel: 24 000 mm/min B-axel: 36 000 mm/min C-axel: 100 varv/min B-axel: 27 000 mm/min Ingår i leveransen: Stångmagasin LNS modell MOVE (stånglängd upp till 2 300 mm) Spåntransportör Kylvätsketank med tvättpump Högtryckspump med extern kylvätsketank Diverse fasta och drivna verktygshållare Verktygsförinställningsarm med fäste för 2 RENISHAW-mätprobar Utplockningsarm för färdiga detaljer Manualer, elscheman och CE-deklaration

Skick: bra (begagnad), Tillverkningsår: 2015, Mycket bra maskin – exakt och pålitlig... har endast arbetat ett skift (8–10 timmar per dag) Dledpsv Acphsfx Adisa

Skick: begagnad, TEKNISKA DATA - Antal axlar: 4 SPINDEL FÖR FRÄSNING Dledpfx Asvt Eifedioa - Verktygsfäste: BT30 - Spindeleffekt: 6,7 [kW] - Spindelvarvtal: 10 000 [varv/min] LINJÄRA AXLAR - Rörelseområde X/Y/Z-axlar: 700 x 400 x 300 [mm] - Snabbförflyttning (X/Y/Z): 50 / 50 / 56 [m/min] - Matningshastighet (X/Y/Z): 1 - 30 [m/min] - Avstånd från bord till spindelnäsa: 330 - 630 [mm] VERKTYGSVÄXLARE - Verktygsväxlartyp: Paraply - Antal verktyg i magasin: 21 - Verktygsbytestid: 0,8 [sek] BORD - Bordstorlek: 800 x 400 [mm] - Max. bordsbelastning: 250 [kg] ELFÖRSÖRJNING - Nätspänning: 220 [V] - Total ansluten effekt: 9,5 [kVA] VIKT OCH MÅTT - Utrymmesbehov: 2.050 x 2.220 [mm] - Maskinhöjd: 2.497 [mm] - Maskinvikt: 2.400 [kg] TILLBEHÖR - Styrsystem: Brother CNC-C00 - Gränssnitt: Ethernet / USB - Elektroniskt handhjul - Rundmatningsbord typ: 4:e axel CNC integrerad * Kylvätsketank * med högtryckspump - Intern kylvätsketillförsel (IKZ) - Elektrisk transformator

Skick: bra (begagnad), Tillverkningsår: 2004, Spindelgenomgång 60 mm Svarvlängd 280 mm Styrsystem 840 D Siemens Drivspindelns varvtal 6300 varv/min Drivspindelns motoreffekt 3,3 kW Revolver 1 skivrevolver Antal verktyg i revolver 1: 8 Verktygssystem DIN 69 880 / 25 mm X-axel (x-väg): 90 mm Z-axel (z-väg): 280 mm Matkraft 5.500 N Snabbmatning 24 m/min Frässpindelns motoreffekt 5,0 kW Revolver 2 duvstjärtsfäste Antal verktyg i revolver 2: 6 X-axel (x-väg): 81 mm Z-axel (z-väg): 80 mm Matkraft 5.500 N Snabbmatning X-axel: 16 m/min Snabbmatning Z-axel: 24 m/min Maskinens vikt ca 2,5 t Platsbehov ca 6,0 x 2,0 x 2,0 m INDEX ABC-maskinen är en kompakt svarv för kortsvarvade delar tillverkade av stångmaterial. Den är byggd som en snedbäddsmaskin med två oberoende revolvrar. Den övre revolvern är huvudsakligen avsedd för invändig bearbetning och bearbetning från avsticking, medan den undre revolvern utför utvändig bearbetning. Revolverarrangemanget möjliggör kollisionsfritt arbete och enkel programmering med hög verktygstillgänglighet. Det stora fria arbetsområdet möjliggör effektiv spånavgång. Arbetsområdet består av två revolvrar: "Revolver 1" - Skivrevolver med 7 radiellt placerade verktygshållare Ø 25 mm DIN 69880 samt en hållare för förstärkt synkronspindel på revolverstation 8. Med en adapterhållare kan även verktyg med 1" fäste användas. Revolverhuvudet är förberett för V-list-systemet. - Synkronspindel för bakbearbetning möjliggör samtidig parallellbearbetning med huvudspindeln. Öppningsspännhylsa Ø42 eller 3-back chuck för invändig och utvändig fastspänning. Backsläng 0,6 mm. Spännchuckdiameter (ytterdiameter) 75 mm. - Borrutrustning för bakbearbetning. Utgående från arbetsställets mitt moturs sitter tre stationära bakborrhål på synkronspindelns delningscirkel. Bakbearbetning sker samtidigt med bearbetningen i huvudspindeln. Två ytterligare verktyg kan installeras och utrustas med drivning. "Revolver 2" - Revolver med 6 symmetriskt placerade duvstjärtsfästen, varje station med två hållarhål för cylindriska skaft. Följande verktygssystem kan användas: - Fasta verktyg justerbara i Z-riktning - Driven verktyg med cylindriskt skaft Ø25 mm (kan monteras i två positioner per station) Dledpjwbvhasfx Adija - Inklusive stångladdare LM 3200 - + diverse tillbehör (olika Ø styrhalvkåpor/verktygshållare) Tekniska data: - Stångdiameter: (Ø 25 / Ø 36 / Ø 52) --> Rund: Ø 8 - 25,4 / 8 - 36 / 8 - 52 mm --> Fyrkant SW: Ø 6 - 14 / 6 - 20 / 6 - 20 mm --> Sexkant SW: Ø 7 - 22 / 7 - 30 / 7 - 41 mm --> Åttakant SW: Ø 7 - 22 / 7 - 32 / 7 - 40 mm --> Max stånglängd: 3.200 mm --> Från stång Ø 25 mm, min. 2.500 mm --> Upp till stång Ø 25 mm, min. 1.500 mm --> Laddplats = ca 300 = 6 stänger Ø 52 mm Vikt (stångladdare) = 700 kg

Skick: mycket bra (begagnad), Tillverkningsår: 2020, drifttimmar: 1 139 h, Funktionalitet: helt fungerande, svarvlängd: 599 mm, svarvdiameter: 530 mm, spindelmotorstyrka: 11 000 W, spindelhastighet (min.): 50 varv/min, spindelhastighet (max): 6 000 varv/min, spindelgenomgång: 56 mm, rörelseavstånd X-axel: 530 mm, Y-axelns rörelse: 100 mm, rörelseavstånd Z-axel: 599 mm, snabbmatning X-axel: 30 m/min, snabb snabbmatning Y-axel: 15 m/min, snabbframkörning Z-axel: 30 m/min, Vacker maskin med möjlighet till integration med en helt ny IEMCA stångladdare, modell Master 52, endast 1 100 drifttimmar. Multitasking – möjliggör såväl fräsning som svarvning i samma process. Robust och precis maskin med styv gjutjärnskonstruktion. Dubbla magasin: Revolvertorn + internt magasin med ytterligare 12 CAPTO-verktyg skyddade i det interna magasinet, 12 monterade i tornet samt 6 hybrida 25 mm fyrkantsfästen (se bifogat datablad). Dubbelspindel för efterbearbetning. Fanuc 0i-TF styrsystem + Manual Guide. Tool Overload Detection System (automatiskt system för verktygsövervakning och överbelastningsskydd). Kompletta manualer medföljer. Transformator, spåntransportör, 15 Bar kylvätskepump. Förinställning, griphand för detaljupptagning, matta för utmatning av färdig detalj, arbetslampa. Dledpfovv Tvfex Adisa

Skick: färdig att användas (begagnad), Tillverkningsår: 1970, LZ-svarv Fabrikat KERN Typ: DS 20 AL Årsmodell ca 1970 med 3-backig planschuck Forkardt 250 mm, verktygssnabbväxlare Dljdpfxegqxcis Adiea Multifix storlek C med hållare, kylvätskeutrustning. Svarvdiameter över bädd: 500 mm Svarvdiameter över support: 250 mm Avstånd mellan spetsar: 1000 mm Spindelhastigheter: 12 - 1200 varv/min Maskinen kan demonstreras under ström Goda gejder.

Skick: mycket bra (begagnad), Tillverkningsår: 2016, Svarv- och fräscenter Takisawa TMM 250 3, årgång 2016, Fanuc Svarvlängd: 1300 mm Svarvdiameter: 350 mm Spindelhastighet (max.): 4000 varv/min 9-axligt 2 x spindlar 2 x C-axel Svängdiameter: 780 mm Max. svarvdiameter: 350 mm Max. svarvlängd: 1 300 mm Chuckdiameter vänster: 250 mm Chuckdiameter höger: 200 mm Dljdsrt Ip Nopfx Adija Övre verktygshållare med Y-axel 260 mm och B-axel 230° / +/- 115° Komplett med 30-positions verktygsväxlare Undre verktygshållare: 15-positioners revolver – alla positioner drivna Fullständig simultan 5-axlig bearbetning med svarv/frässtöd Verktygsväxlare med 30 verktygsplatser Arbetsstyckemagasin till höger om maskinen med portalhantering Drivna verktyg på revolver C-axel för vänster och höger spindel Spåntransportör Intern kylmedelstillförsel genom frässpindel, 20 bar På grund av stor administrativ börda (tullbestämmelser) levererar vi inte till Turkiet, Iran, Ryssland eller Belarus.

Skick: mycket bra (begagnad), Tillverkningsår: 2014, rörelseavstånd X-axel: 6 000 mm, Y-axelns rörelse: 3 500 mm, rörelseavstånd Z-axel: 1 600 mm, Tillverkare: ZAYER, Djdpfxow U E Uno Adijla Typ: 30 KCU 6000-AR Tillverkningsår: 2013 Serienummer: 77257 5-axlig -45° Universell huvud Rak huvud Rörelseområde (X/Y/Z) ca 8000/3500/1600 mm Verktygshållare SK50 8-positioners verktygsväxlare Styrpanel HEIDENHAIN iTNC 530 Spåntransportör TECNIMETAL Kylaggregat EURO COLD Upspänningsbord DEMMELER Kylvätskesystem Säkerhetsavskärmning med ljusridå LENZE

Skick: bra (begagnad), Tillverkningsår: 2000, Daewoo Puma 230, Dledpfxowx I Efo Adiea Tillverkningsår 2000, Styrsystem Fanuc 18 iT, Svarvlängd 548 mm, Svarvdiameter 350 mm, Revolver med 10 stationer, Släpad dubbdocka, Trebackschuck Ø 254 mm, Verktygsmätningsarm, Spåntransportör, Kylvätskeenhet, Huvudspindel nyligen lagrad, Plangejdrar, Tillbehör,
