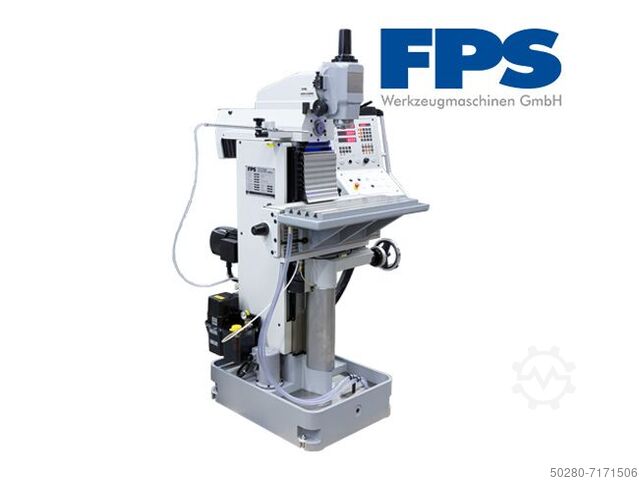

FPS 300M - Universalfräs

FPS Werkzeugmaschinen GmbH FPS 300M

Skick: verkstadsrenoverad (begagnad), Tillverkningsår: 1990, Universell verktygsfräsmaskin Fabrikat: DECKEL Modell: FP 1 Aktiv Tillverkningsår: 1990 - verkstadstestad Maskinnummer: 2102-5866 Fräshuvudstyp: 2171 Fräshuvudnummer: 4613 Geometrisk acceptans med testrapport Tillbehör: - 3-axlig aktiv digitalindikator HEIDENHAIN TNC 113 med aktiv funktion på X-, Y- och Z-axeln - Universalbord 590 x 250 mm (T-spår: 12 mm) - Vertikalfräshuvud SK 40 med dragskruv S 20 x 2 - Utan kylsystem kan eftermonteras vid behov - Elektrisk centralsmörjning - Bruksanvisning Begagnad, säljs i befintligt skick, utan garanti Gsdjx S Edlspfx Ak Heud Maskinen motsvarar den tekniska standarden för tillverkningsåret.

Skick: ny, Tillverkningsår: 2025, x-rörelse 580 mm y-rörelse 200 mm z-rörelse 340 mm Varvtal 115 - 1750 varv/min Bordyta 1000 x 240 mm Verktygsfäste ISO 40 Total effektbehov 4,5 kW Maskinvikt ca 820 kg Platsbehov ca 1290 x 1090 x 2170 mm Universell precisionsborr- och fräsmaskin för horisontella och vertikala fräsarbeten med digital 3-axlig positionsindikator DPA 31 Plus Beskrivning: - Tung, massiv konstruktion av högkvalitativ, vibrationsdämpande gjutjärn - Oljebadsväxellåda med precisionsslipade, härdade kugghjul - Kylvätskesystem - Halogenmaskinlampa med fokuserad ljusstråle - Kraftig och stor korsbord, precisionsbearbetad yta med T-spår och justerbara kilspår - Fräshuvud lutbart ± 45° - Höger-/vänstergång - X-axeln kan matas antingen med handratt eller via tabellmatningsenheten - Automatisk ändavstängning på X-axeln - Höjdjusterbart skydd med mikrobrytare mot kringflygande spån och delar, för bästa möjliga användarskydd Ingår i leveransen: - Kuggkransborrchuck 1 - 16 mm / B 18 Gsdpfx Aketv Riao Houd - Chuckadapter ISO40 / B18 - Horisontell frässpindel med motlager, hållare för skivfräs Ø22 mm, Ø27 mm - Adapter ISO 40/MK3 - Adapter ISO 40/MK2 - Dragskruv vertikal och horisontell - T-spårsbultar - Utslagare - Serviceverktyg

Skick: bra (begagnad), Tillverkningsår: 2008, matare längd X-axel: 400 mm, matningslängd Y-axel: 250 mm, matningslängd Z-axel: 400 mm, Heidenhain TNC 124 styrsystem Pinol Elektriskt handratt Kylvätskefunktion Guedpfxorb A Tco Ak Hod Tekniska data: Längdrörelse (X-axel) / X-resa längsgående: 400 mm Tvärgående rörelse (Y-axel) / Y-resa tvärgående: 250 mm Vertikal rörelse (Z-axel) / Z-resa vertikal: 400 mm Bordets uppspänningsyta / bordets klämområde: 600 x 320 mm Verktygsfäste / spindelkon: SK40 Varvtalsområde / spindelhastighet: 30-6300 varv/min Matning x,y,z / matningshastighet x,y,z: 10,10,8 m/min Drivmotoreffekt total / total effekt: 6,5 kW Vikt ca. / vikt ca.: 1200 kg Tekniska data, tillbehör och maskinbeskrivning är ej bindande.

Skick: begagnad, Tekniska detaljer: Guedpfx Aou U E T Iok Hed x-rörelse: 600 mm y-rörelse: 300 mm z-rörelse: 360 mm Varvtalsområde: max horisontellt 40–2000 varv/min Spindelupptagning: vertikalt/horisontellt SK 40/SK40 Varvtalsområde: max tillåtet 40–2000 varv/min Matning: 2–3600 mm/min Spindelrörelse: 80 mm Bordstorlek: 810 x 420 mm Total anslutningseffekt: 3 kVA Maskinvikt ca: 1300 kg Maskinmått ca (LxBxH): 1,8 x 1,35 x 1,95 m Fräsmaskin med stöthuvud Slaglängd 32–80 mm med 10 st dubbelslag, 24–285 slag/min Heidenhain 3-axlig digital avläsning *

Skick: ny, Funktionalitet: helt fungerande, rörelseavstånd X-axel: 600 mm, Y-axelns rörelse: 480 mm, rörelseavstånd Z-axel: 310 mm, spindelhastighet (max): 2 000 varv/min, spindelhastighet (min.): 40 varv/min, fjäderpenndrag: 120 mm, total höjd: 1 820 mm, total bredd: 1 780 mm, total längd: 1 400 mm, bordbredd: 500 mm, bordlängd: 900 mm, arbetsstyckets vikt (max.): 190 kg, avstånd från bord till spindelcentrum: 390 mm, Utrustning: dokumentation / manual, Bordytans storlek (vinkelbord): 900 x 500 mm Max. arbetsstyckets vikt: 190 kg Rörelseområde X: 600 mm Gjdpohu Rwfsfx Ak Hjud Rörelseområde Y: 450 mm Rörelseområde Z: 380 mm Pinolrörelse Z1: 120 mm Varvtalsområde: 40 - 2000 varv/min Växellågssteg: 18 Drivningseffekt: 3,75 kW Verktygskona: SK 40 (DIN 69871A) Vikt ca.: 1560 kg Inklusive omfattande standardtillbehör, bl.a.: Arbetsutrymmeskapsling 3-axlig digital avläsning CONTUR Hydraulisk verktygslås för vertikalspindel, verktygshållare SK 40, DIN 69871A, dragbult DIN 69872, inklusive hydraulaggregat Övervakad spindelskydd 3 st. konventionella handrattar Komplett elektrisk utrustning för 400 V, 50 Hz trefasström Kulskruvar för X-, Y- och Z-axlar Vertikalfräshuvud Fast vinkelbord 900 x 500 mm uppspänningsyta Svangordning för vertikalfräshuvud LED-maskinlampa Skyddsdamasker för de vertikala och horisontella gejderbanorna Automatisk centralsmörjning för axlar och kulskruvar Kylvätskesystem med pump Sats (4 st.) lagringselement Inklusive paket med verktygshållare bestående av: 1 x spännhylschuck ER40 7 x spännhylsor (Ø 6, 8, 10, 12, 16, 20, 25 mm)

Skick: ny, WMD25LV - 230V / 1-fas Borrkapacitet stål ----- 25 mm Fräskapacitet stål ----- 20 mm Mantelfräsning ----- 63 mm Motor ----- borstlös 750W Spindelhastighet steglöst 50–3000 varv/min Spindelslag ----- 50 mm Spindelupptagning ----- MK3 Arbetsbord ----- 700 x 180 mm Tvärförflyttning ----- 150 mm Längdförflyttning ----- 490 mm T-spår ----- 3x12 mm Utligg ----- 170 mm Avstånd spindel - bord ----- 325 mm Vikt ----- 160 kg STANDARDTILLBEHÖR * Borrchuck inkl. hållare Gsdpfxjga T Eij Ak Hjud * Digitalt djupstopp * Digital spindelvisning * Finjustering * Vänster-/högeromkoppling * Fräshuvud kan vridas 90 grader åt vänster/höger * Verktygslåda med diverse verktyg TILLVAL * Underskåp € 249,00 exkl. moms

Skick: verkstadsrenoverad (begagnad), Vänligen läs igenom de tekniska uppgifterna noggrant. Om maskinen är av intresse för investering, vänligen skicka in fullständig legitimationsuppgift inklusive korrekt telefonnummer och e-postadress för offert. Deckel FP1 AKTIV (3-axlig Aktiv) Maskinnummer: 2102-5745 Tillverkningsår: ca 1988 Rörelsebanor: X 300 mm Y 150 mm Z 330 mm Bordstorlek: 600 x 210 mm Spindelupptagning: SK 40 – S20x2 Spindelvarvtal: 40–2000 varv/min Motoreffekt: 1,6 och 2 kW Elanslutning: 380 Volt, 50 Hz Utrustning: - Aktiv digitalindikator för 3 axlar HEIDENHAIN typ TNC 113 - Steglös matning i X-, Y- och Z-axel - Pinoljustering på vertikalfräshuvud, slag 60 mm - Vertikalfräshuvud svängbart och utskjutbart 100 mm horisontellt - Kylvätskeutrustning (kylvätsketank i maskinfoten) - Dokumentation - Centralsmörjning Platsbehov L x B x H 1350 x 1100 x 1700 mm Vikt: 850 kg Maskinen har restaurerats optiskt och kontrollerats tekniskt. På begäran kan videor om geometrin skickas. Spel i Y-axeln: 0,15 mm Spel i X-axeln: 0,3 mm Spel i Z-axeln: 0,2 mm Lobritolerans horisontalspindel: 0,002 mm Lobritolerans vertikalspindel: 0,002 mm Parallellitetsavvikelse Y-axel: 0,002 mm (mätdistans 150 mm) Parallellitetsavvikelse X-axel: 0,002 mm (mätdistans 300 mm) Följande delar är utbytta: - Centralsmörjning kontrollerad - Heidenhain digitalindikator översedd Godpfx Asxpwfgsk Heud - Avstrykarsats installerad - Lysdioder i aktivdisplay bytta - Oljebyte utfört - Ny lager i vertikalfräshuvud - Oljeglas utbytt Pris netto, fritt lastat från lager

Tillverkningsår: 2019, skick: så gott som ny (utställningsmaskin), Aluminium platt transportband inkl. 4 upphängningspunkter Gedjd Ra Trjpfx Ak Heud Mått: 3000 + 520 x 105 mm Bandbredd: 400 mm PVC-transportband inkl. medbringarlist och vågkant * Tillval: magnetisk omlenktrumma i slutet av transportbandet * Tillval: underställ * Specialanpassningar i alla utföranden möjliga.

Skick: bra (begagnad), Tillverkningsår: 2014, Funktionalitet: helt fungerande, Bordets yta: 850 x 400 mm Magnetbord: 800 x 400 x 105 mm Maximal bordrörelse (X x Y): 950 x 440 mm Max vikt på arbetsstycke: 700 kg (på magnetbord 230 kg) T-spår på bordet: 3 st x 17 mm Avstånd mellan bord och spindelcentrum: 47,5 – 547,5 mm Slipsskiva D355 x 38 x d127 mm Varvtal: 1500 / 1800 varv/min (50Hz / 60Hz) Spindeldrift: 3,7 kW / 4,0 kW Långsrörelse: 3 – 25 m/min (hydraulisk och steglös) Tvärgående rörelse: 1 – 1000 mm/min Vertikalt matningsområde: 1 – 1000 mm/min Minsta inställningsvärde: 0,0001 mm – 0,0002 mm Maskinens vikt: 4000 kg Mått LxBxH = 3310 x 2228 x 2710 mm Tillbehör, utrustning: - Halvautomatisk funktion - Magnetbord 800 x 400 mm - Kylsystem med magnetisk separator - Pappersbandfilter Gujdpjy T Nuwefx Ak Hed - Maskinfötter - Digitalt visasystem för inställning - Inbyggd avklippsenhet i spindelhuvudet Maskinen säljs på grund av företagsavveckling. Gott skick. Under ström i Ungern.

Skick: nästan som ny (begagnad), Tillverkningsår: 2019, drifttimmar: 100 h, Funktionalitet: helt fungerande, maskin-/fordonsnummer: F9B192402, matare längd X-axel: 450 mm, matningslängd Y-axel: 350 mm, matningslängd Z-axel: 400 mm, spindelhastighet (max): 5 000 varv/min, spindelresans längd: 80 mm, snabbmatning X-axel: 5 m/min, snabb snabbmatning Y-axel: 5 m/min, snabbframkörning Z-axel: 5 m/min, total höjd: 1 990 mm, total bredd: 2 030 mm, total längd: 1 980 mm, bordbredd: 270 mm, bordlängd: 400 mm, typ av ingående ström: trefas, varvtal (max): 5 000 varv/min, varvtal (min.): 10 varv/min, bordbelastning: 450 kg, totalvikt: 2 270 kg, inspänning: 400 V, arbetsstyckets vikt (max.): 450 kg, ingångsström: 16 A, ingångsfrekvens: 50 Hz, Utrustning: CE-märkning, dokumentation / manual, varvtal steglöst justerbart, EMCOMAT FB-450 MC med Sinumerik 828D bana-styrsystem med “Manuell Maskin” Universal verktygsfräs- och borrmaskin med Sinumerik 828D bana-styrsystem och hydraulisk verktygsspänning Arbetsområde X450/Y350/Z400 mm 7/10 kW drivkraft Varvtal från 10-5000 varv/min Matning från 10-5000 mm/min Snabbgång upp till 5000 mm/min Verktygsmakarnoggrannhet enligt DIN 8615 Verktygshållare DIN 69871 SK40 Inkluderar: • Linjärstyrningar • Kulkruvar • Vertikalfräshuvud svängbart +/-90° med 80 mm pinolslängd • Utsvängningsanordning för vertikalhuvud • Hydraulisk verktygsspänning • Kylmedelsanläggning • LED-maskinlampa • Fast vinklingsbord 800x400 mm • Arbetsområde med skydd, inklusive spånlåda • Automatisk centralsmörjning • Manöververktyg • Dokumentation Gedpfxoxapdce Ak Hjud • Bearbetning med öppen dörr (driftsläge 3) • Styrt och manuellt läge i en och samma maskin • Sinumerik 828D bana-styrsystem inklusive styrpaket för 3 axlar med kulkruvar och servomotorer, Bearbetningscykler med grafiskt stöd: Borrningscykler för borrning, djupborrning, brotschning, gängborrning (med längdkompensation) på hålcirklar och hålserier, rektangulära och cirkulära fickor, spårfräscykel, cykler för urfräsning osv., USB-gränssnitt
