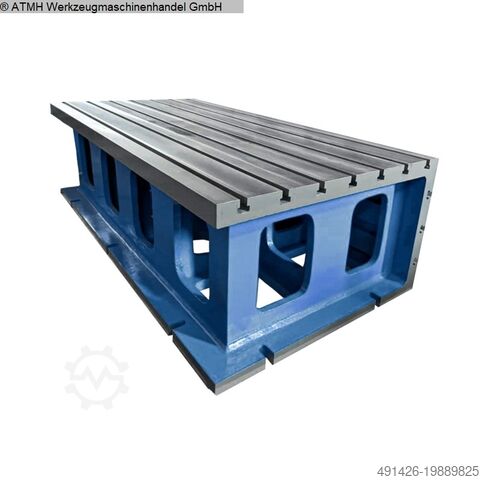

Spännplatta

GERD WOLFF 2000 x 1000 x 600mm

Skick: ny, Tillverkningsår: 2025, totalvikt: 1 800 kg, total höjd: 600 mm, total längd: 2 000 mm, total bredd: 1 000 mm, plåthöjd: 600 mm, spåravstånd: 140 mm, GERD WOLFF uppspänningskub 2000 x 1000 x 600 mm Om du inte hittar önskad storlek, skicka oss bara ett mejl med det ifyllda PDF-formuläret. Då kan vi erbjuda dig en individuell platta anpassad efter dina krav. T-spår - storlek: 38 x 22 T-spår - avstånd: 140 Antal spår: 10 Kantavstånd: 80 Vikt: 1800 kg Nkedpfx Aasxbpihshet Gjutjärnskvalitet HT250 Planhet mindre än 0,12 mm Yta bearbetad enligt DIN 876/III Uppspänningskub, kubiskt spännbord, flerfunktionsuppspänning, vinkluppspänningskub, precisionskub, CNC-uppspänningskub, spännvinkel, maskinkub, 90-graders spännfixtur, borrhålskub, modulära uppspänningskubbar, arbetsstyckspositionering, monteringskub, fixeringskub, spännblock

Skick: begagnad, Olika typer tillgängliga Nsdsdc A Sbjpfx Aahjkt

Skick: ny, Skärdiameter rund: 900 mm Skärdiameter fyrkant: 900 mm Skärdiameter platt: 900x900 mm Bandsågsbladlängd: 9300 x 67 x 1,1 mm Bordshöjd: 790 mm Bandhastighet: 14 - 60 m/min Nodpfjfg E Hpsx Aahskt Totalt effektbehov: 11 kW Maskinvikt: ca 8,45 t Dimensioner L x B x H: 4,485 x 1,68 x 3,15 m De halvautomatiska, hydrauliska sågarna i X-tech-serien erbjuder den bästa sågningstekniken och prestandan vid kapning av specialstål. • Den elsvetsade maskinramen och sågbladramen i stål uppfyller alla skärbehov och eliminerar vibrationer och buller. • Spåntransportören drivs hydrauliskt och hastigheten kan justeras. • Alla maskinrörelser (sågram, spännstock, matning, sågbladstyrning) sker via moderna linjära styrningar med hög statisk och dynamisk lastegenskap, vilket säkerställer mycket låg glidfriktion. • En annan särskiljande egenskap är materialpositioneringsrullarna, som drivs av en hydraulmotor. Dessa rör sig vinkelrätt mot materialet och möjliggör optimal fastspänning. • Genom höjdreglering av sågbladets position kan operatören placera bladet nära materialets ovankant. Efter avslutad kapning lyfts bladet automatiskt tillbaka till ursprungsläget. Alternativt kan kvar-ställning i nedre position väljas. Under kapcykeln jämför mjukvaran belastningen vid kapning med förinställningar. Vid avvikelser stannar sågsystemet automatiskt. • Sågbladet rengörs med två justerbara stålborstar, som drivs hydrauliskt. • Hydraulaggregatet, inklusive filter och manometer, garanterar särskilt tyst drift vid konstant tryck. • Finslipade hårdmetallsinlägg som klämmer fast sågbladet, komplett med sidostyrda, härdade och justerbara rullar. Den justerbara sågbladsstyrningen förflyttas automatiskt så nära materialet som möjligt. • Sågbladet spänns via en hydraulcylinder som styrs via maskinens programvara. Spänningen lossas automatiskt efter en förinställd tid när maskinen står i tomgång eller efter genomförd cykel. • Automatisk version med CNC-styrning finns i modellerna X-TECH 900 / 1200 med en matarsträcka på 500 mm för högproduktionsserier. • Materialet bärs av ett bord med sju rullar, drivna av en hydraulisk orbitalmotor som möjliggör precis placering även vid maximal belastning. • Alla styrda rörelser utförs via fyra kulbana-styrningar med hög lastkapacitet för både statisk och dynamisk belastning; avsevärt reducerad matningsfriktion. Härdade och slipade prismatiska styrningar. Pris på förfrågan.

Skick: begagnad, Tillverkningsår: 2017, Absolut nyskick Består av 1 st mätsats 12-20 mm Nodpfx Aovvxvdeahjkt Består av 1 st mätsats 20-50 mm Består av 1 st mätsats 50-100 mm

Skick: bra (begagnad), Tillverkningsår: 2020, maskin-/fordonsnummer: 164390-0000-Z2724, Erbjudande 24059 Tekniska data: - Käkutförande: stegkäftar - Käkbredd: 125 mm - Kakhöjd: 40 mm - Spännområde 1: 0 - 216 mm - Spännområde 2: 97 - 312 mm - Spännkraft: 40 kN - Totalhöjd: 140 mm - Vikt: 33 kg - Minsta platsbehov: L 463 x B 126 x H 145 mm Nsdpfx Aerwmkaeahjkt

Skick: färdig att användas (begagnad), kontrollermodell: Haas, tomvikt: 12 000 kg, total längd: 5 950 mm, total bredd: 3 048 mm, total höjd: 2 200 mm, svingdiameter över plansläden: 2 000 mm, CNC svarv med stort spindelgenomlopp och snedbädd, typ Oil Country Nkedpfx Aowu Ipisahjt Sväng över bädd: 1350 mm Sväng över plansupport: 400 mm Diameter på spindelgenomgång: 270 mm!! Spindeleffekt: 55 hk Varvtalsområde: 1–500 v/min Stor genomgång, verkstadssvarv Svarv med dubbla chuckar Spånborttagningsband

Skick: helrenoverad (begagnad), Tillverkningsår: 2025, Funktionalitet: helt fungerande, maskin-/fordonsnummer: 176308, Tillverkningsland: Schweiz Spänning: 400 / 380 / 50 / 3 Nettovikt: ca 350 kg Mått: 82x85x156 cm Installerad effekt: max 2 kVA Tullnummer: 8460.3930 TEKNISKA EGENSKAPER SPINDELGRUPP FÖR SLIPSKIVHÅLLARE Spindelvarvtal, båda rotationsriktningar: 2 500 / 3 500 / 5 000 / 7 100 varv/min Motoreffekt, slipskiva (2 800 varv/min): 0,4 hk Vertikal slaglängd, glidskena (rätlinjig): 100 mm Inställningsväg, mikrometerskruv: 25 mm Avläsningsnoggrannhet, mikrometerskruv: 0,01 mm SPINDELGRUPP FÖR ARBETSSTYCKESHÅLLARE Spindelvarvtal, arbetsstyckshållare (kontinuerligt båda riktningar): 100–900 varv/min Motoreffekt: 0,2 hk Antal tänder, indexeringsplatta: 120 Vinkelavläsning, nonieskala: 20' Spännhylstyp: W-20 Horisontell slaglängd: 100 mm Snabbmatning per varv ratt: 2 mm Nksdpfxsw T S Sqo Aahst Mikrometermatning per varv ratt: 0,1 mm Mikrometermatning per skaldelning: 0,001 mm Svängintervall, spindelhuvud: a) i huvudriktning: 165° Fasta spärrhål: var 3° Med mikrometerskruv: var 2' b) i slipplanet: ca 15° spärrhål: vid 0° Tvärgående förskjutning: 80 mm Mikrometerslag: 25 mm Avläsningsnoggrannhet: 0,01 mm Motoreffekt, utsug (2 800 varv/min): 0,25 hk Med reservation för eventuella fel eller utelämnanden, ges tekniska uppgifter utan förbindelse.

Skick: begagnad, Tillverkningsår: 2002, Svingdiameter 820 mm Svarvlängd 2 000 mm Styrsystem SIN 810 D Centrumhöjd över planskena 400 mm Svingdiameter över support 500 mm X-axel (tvärmatning) 540 mm Z-axel (längdmatning) 2 100 mm Matning X/Z-axel 0,01–50 mm/min Snabbgång X-axel 5,00 m/min Njdpfxjw Dvipj Aahjkt Snabbgång Z-axel 10,00 m/min Matkraft plan 12 500 N Matkraft längs 20 000 N Spindelvarvtal 6,4–1 600 varv/min Spindelvarvtal växelsteg 1: 6,40–376 varv/min Spindelvarvtal växelsteg 2: 27,40–1 600 varv/min Drivmotoreffekt vid 60 % / 100 % ED: 46,00 / 37,00 kW Vridmoment vid 60 % / 100 % ED: 5 073 / 4 069 Nm Konstant skärhastighet: 1–9 999 m/min Spindelhuvud enligt DIN 55027 – storlek 11 Spindeldiameter vid främre lager 170 mm Spindelgenomborrning 128 mm Pinolupptagning i spindeldocka MK 6 Pinoldiameter 125 mm Pinolslag 280 mm Gängstigning 0,1–400 mm Total effektförbrukning 35,00 kW Maskinens vikt ca 11,00 t Platsbehov ca 6,00 x 3,00 x H2,60 m Utrustad med SIEMENS Sinumerik 810D styrsystem, spåntransportör, spindeldocka, utsug, 2 stadyllor. Spindellagring reparerad av tillverkaren 04.2023 Maskinen kan visas under spänning.

Skick: ny, Tillverkningsår: 2025, Totalrenoverad, i nyskick, maskin moderniserad till lagstadgad säkerhetsstandard enligt aktuell teknik och Arbetsmiljöverkets föreskrifter. Elskåp Installation av nytt CE-elskåp enligt gällande lagkrav och yrkesorganisationernas föreskrifter (BGVA 3 / DIN-EN 60204-1) – standard enligt nya maskiner. Maskinen kan som tillval levereras fullständigt i CE-utförande. En CE-försäkran om överensstämmelse utfärdas för maskinen. Därmed blir FPS Werkzeugmaschinen GmbH tillverkare enligt maskindirektivet. Maskinen uppfyller kraven i tyska Arbetsmiljöverkets föreskrifter (BetrSichV). Tillverkningsår räknas därmed från leveransdatum för maskinen. Följer standard: EN ISO 12100, EN ISO 13857, DIN EN 13128:2009-09, EN ISO 13850, EN ISO 13849, EN 60204-1 Styrning 3-axlig FPS Aktiv digitalindikering Varvtal 25 - 2500 varv/min, geometriskt graderad direktväxellåda med 18 varvtalssteg för max vridmoment/fräskapacitet Matning 5 till 500 mm/min, steglöst reglerbar Snabbmatning 1,2 m/min Pinol Utdragbar pinol, vertikal 100 mm, SK40 med M16 dragtapp, som tillval med DECKEL-såggänga S20 x 2 Utdragbar pinol, horisontell ca 100 mm Axlar X/Y/Z 800/300/400 mm Bord Fast vinkelbord 1000x440 mm, maxbelastning 2000 kg Utrustning • Vertikal- och horisontalspindel • Fräshuvud manuellt svängbart +/- 90 ° Tillval • Fjäderbälg för Z-axel • Spånkar • Maskinbelysning • Centralsmörjning Nodpfx Ash Sptneahjkt • Universalbord • Rundbord • Planhyvelhuvud • Delningsapparat • Motstöd • osv.

Skick: färdig att användas (begagnad), Tillverkningsår: 2018, 5-axlig bearbetningscentrum Märke: DMG MORI Modell: DMF DMU 50 3rd År: 2018 (spindeltimmar 4900) Styrsystem: Siemens 840D CELOS Utrustad med: Integrerat rundbord dia. 600 x 500 mm / 300 kg Spindel 21 kW – 15 000 varv/min Verktygsväxlare 60 platser Mätspets TS 649 3D quickset Genomspolning 40 bar Verktygsmätare Spolpistol Spånbandtransportör Specifikationer: Bordyta: 600 x 500 mm X-axel rörelse: 650 mm Y-axel rörelse: 520 mm Z-axel rörelse: 475 mm B-axel: -35/+110° C-axel: 360.000° Spindelhastighet: 20 - 15 000 varv/min Spindeleffekt: 21 kW Spindelkon: SK 40 Snabbmatning XYZ: 42 m/min Nkedpeyb Drfjfx Aahst Maskinmått med transportör: 3440 x 2850 x H 2750 mm Vikt ca: 7 480 kg
