CNC-svarvning-fräsning

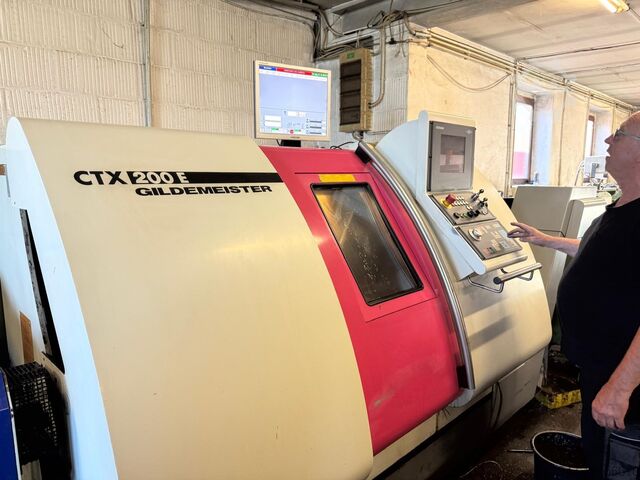

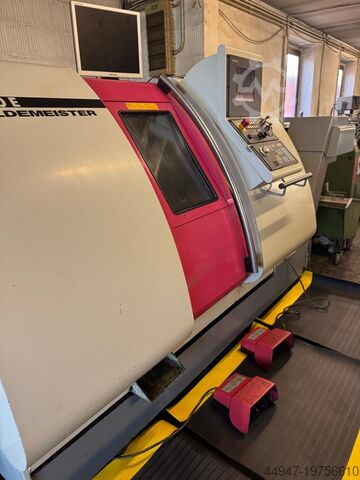

GILDEMEISTER CTX 200 E

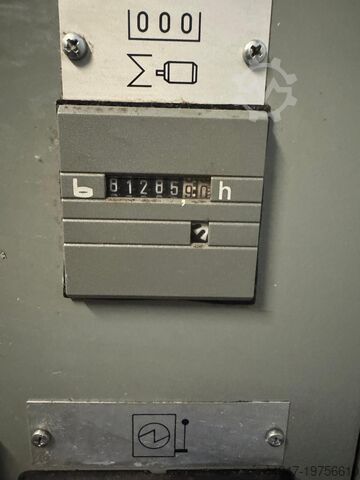

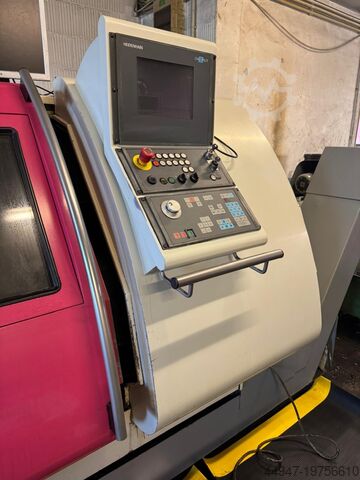

Tillverkningsår: 1998, Skick: färdig att användas (begagnad), Grundmaskin CTX 200E med verktygsdrift, C-axel och 1x bakbearbetning. Inkluderar DATAPILOT mjukvarupaket TurnPlus, kylaggregat för elskåp, gångjärnsbands spåntransportör, utkastshöjd: 1100 mm inkl. kylvätskebehållare, verktygshållarsats för universal skivtorn med hållare för utvändig bearbetning, borrstängerhållare, verktyg med cylindrisk skaftupptagning, förslutningspluggar, reduktionshylsor. Stånggripare, axiellt komplett, arbetsstyckesupptagningsanordning, 3x axiella verktygsspindlar för borrning/fräsning/gängning, 1x radiell för borrning/fräsning/gängning, 1x för sågklingor, komplett spännhyls-chuck för huvudspindel, komplett spännhyls-chuck för motspindel, 17x DIN-spännhylsor 173E rund Ø 3-40 mm, 2x DIN-spännhylsor 173E, sexkant SW 7 och 12 mm, 2x DIN-spännhylsor 173E, fyrkant SW 8 mm. Stångmagasin IEMCA BOSS 542/32, styrkanalset LW 13, tillägg för IEMCA BOSS 542, 13x styrbackar för stångmagasin IEMCA BOSS 542/32, Ø 8-41 mm. Med fullständig dokumentation. Maskinen har stått still i ett år då revolverhuvudet saknas, inga andra kända defekter, driftstimmar okända, utan servicehistorik. Med stångladdare och många verktyg. Nksdpfx Asw Tl Ifsg Reu

Skick: mycket bra (begagnad), Tillverkningsår: 1989, Philips CNC 432 styrsystem Njdoxc N Iyspfx Ag Rsku Rörelse X/Y/Z 600 x 400 x 450 mm Spindelhastighet 4 000 varv/min 20-positions verktygsmagasin SK 40 4:e axel Lehmann

Skick: mycket bra (begagnad), Tillverkningsår: 2000, Siemens-styrsystem Stånggenomgång 32 mm 2 x 12-positions revolver med drivna verktyg Nkjdpfx Aswh U Edjg Rju Huvud- / motspindel Y-axel på övre revolver Delavhämtningsanordning Spåntransportör IRCO stångmagasin

Skick: mycket bra (begagnad), Tillverkningsår: 2017, Mätområde X 24, Y 18, Z 10 mm Förstoring 12 - 25 - 38 - 50 x Nsdpfx Asu Erf Isg Roku MARCELS MASCHINEN AG

Skick: mycket bra (begagnad), Ny 2006 Brother CNC-B00 styrsystem Palletbytes tid 3,4 sekunder Pallstorlek 600 x 425mm X-axel 550mm Y-axel 400mm Z-axel 415mm Nedpsrfxr Uofx Ag Rsku Spindelhastighet 12 000 varv/min 40-positions verktygsväxlare (ATC) BT30

Skick: begagnad, TEKNISKA DATA - Antal axlar: 7 - Antal spindlar: 2 HUVUDSPINDEL - Max. stångdiameter: 20 [mm] - Max. bearbetningslängd: 200 [mm] - Spindelvarvtal: 10 000 [rpm] - Spindeleffekt: 3,7 [kW] - Minsta upplösning C-axel: 0,001 [grader] MOTSPINDEL - Max. stångdiameter: 20 [mm] - Spindelvarvtal: 8 000 [rpm] - Spindeleffekt: 1,5 [kW] - Minsta upplösning C-axel: 0,001 [grader] BUSSHÅLLARE 1 - Antal positioner: 10 - Antal motoriserade positioner: 5 - Rotationshastighet drivna verktyg: 5 000 [rpm] FRONTENHET - Antal positioner: 4 BAGBEARBETNING - Antal positioner: 3 ELFÖRSÖRJNING - Matningsspänning: 400 [V] VIKT OCH MÅTT - Yttermått: 2.110 x 1.085 [mm] - Maskinhöjd: 1.832 [mm] Nkodpfsuhazgsx Ag Rju - Maskinvikt: 2.200 [kg] MASKINTIMMAR - Drifttimmar: 32.264 [tim] TILLBEHÖR - Styrsystem: Meldas - Driven styrbussning - Delsuttagare - Delbandtransportör - Utskjutare för detaljer - Spåntransportör - Kylvätsketank * med högtryckspump - Stångmagasin: FMB MINIMAG 20

Skick: mycket bra (begagnad), Arbetsstyckediameter - max. 600 mm Gänglängd 7000 mm Modul - max. 8 / 12 Modul - min. 1 Svängområde ° Fräsdiameter 63 - 140 mm Spindelvarvtal - steglöst 45 - 450 varv/min Maskinvikt ca 12,5 t Platsbehov ca 9,0 x 2,0 x 2,2 m Skick: Gott, har kontrollerats och delvis renoverats av fackverkstad. Det befintliga fräshuvudet har ersatts med ett renoverat universalfäshuvud. Utrustning: Differential för snedbearbetning Automatisk indelningsenhet (växlingsbara delningsskivor!) för flersplines-, flerskruvade delar, dessutom omfattande bussningar, stödvalsar och cirka 70 växelhjul. Nkjdpfx Agowgizde Rou Ombyggnaden av fräshuvudets varvtal till en frekvensomriktare med motsvarande kraftfull motor är en fin lösning och sparar mycket inställningstid. Tillbehör: Cirka 70 växelhjul, 3 bussningssatser i olika storlekar, cirka 20 bussningar, 2 valsupptagningar, 2 dubbar för direkt fastspänning i spindeln, 350 mm chuck, 2 reservdelskivor.

Skick: färdig att användas (begagnad), Svingdiameter över bädd/bärplansskena: 570mm/420mm, svarvdiameter: 420mm, svarvlängd: 635mm, axelrörelse X/Z: 220mm/635mm, varvtal: 5000 varv/min, spindelgenomgång: 79mm, max. stångdiameter: 65mm. Verktygsplatser: 12, drivna verktyg: 6, verktygshållare: VDI 30, snabbmatning X/Z: 24m/30m/min. Maskinens mått X/Y/Z: ca 3500mm/2500mm/2000mm, vikt: ca 4500kg. En visning på plats är möjlig. Nodsv Uqcgjpfx Ag Rjku

Skick: bra (begagnad), Tillverkningsår: 1989, drifttimmar: 64 136 h, Spets höjd: 350 mm Svarv­längd: 1000 mm Max. svängdiameter över bäddskydd: 600 mm Max. svängdiameter över plansläde: 360 mm Spindelgenomgång: 107 mm Varvtalsområde: 16 – 3150 varv/min Matningsområde längsgående och plansvarvning: 0,5 – 5000 mm/min Snabbgång längs och tvärs: 9 m/min Huvuddrift: 30 kW Maskinens mått med spåntransportör (L x B x H): 5400 x 2200 x 2000 mm Vikt: 6400 kg Tillbehör / Särskilda egenskaper: • CNC-styrsystem GILDEMEISTER EPL 2 med TFT-skärm Allmän beskrivning: CNC-manualinmatningsstyrning med programmeringsinmatning via funktions- och siffer­tangentbord. Inmatning av all information i dialog med skärmen. Integrerad menyteknik och visning av alla funktioner i klartext. Manöverpanel, skärm och handratt i separat spånskyddshuv. EPL-styrsystemet erbjuder följande möjligheter: Program med direkt operatörsvägledning via EPL-styrsystemet utan programmering på förhand, kan anges och ändras direkt. NC-program i ISO/EIA-standard kan matas in via seriellt gränssnitt RS 232, exporteras eller anges direkt för hand. Bearbetningscykler: Avstickningscykler för längs-, plan- och kontursvarvning, även med tillskott. Gängor. Avstick DIN 509-form E och F samt DIN 76, också slipmån programmerbart. Axel- och radialspår enligt DIN 471 och 472, även med bottenfinbearbetning. Radier 90° och fas 45°. Automatisk skärkompensationsradie för cykler, avstick, spår, radie, fas. Programmering: Blockorienterad, metrisk/tum, diameter vid absolut inmatning, radie vid inkrementell inmatning, helcirkelprogrammering, subprogramteknik, dolda plan för programdelar. Nollpunktsförskjutning. Driftlägesväljare via meny. Programinmatning och -utmatning: I dialog via meny med operatörsvägledning eller direkt i dialog • Hydraulisk 3-back chuck Ø 315 mm med genomgående spindel Ø 80 mm • Gångjärnsspåntransportör • 12-positioners verktygsväxlare VDI 40, varav 6 standardverktygsplatser + 6 drivna verktygsplatser • Kylvätske­anläggning • RS 232-gränssnitt • Elektroniskt handratt • Elektrisk fotpedal för 3-backchuck och dubbdocka • Belysning • 12 st. diverse standardverktygshållare (överenskommes på plats) Renoverad servodrivning för huvudspindeln, 06/2025 Siegfried Volz Verktygsmaskiner Rüschebrinkstr. 151–153 Nkjdpfxjvr Eh Eo Ag Reu DE - 44143 Dortmund - Wambel

Skick: begagnad, Tillverkningsår: 2013, Tekniska detaljer: x-rörelse: 760 mm y-rörelse: 460 mm z-rörelse: 460 mm Styrsystem: Heidenhain TNC 620 Drifttimmar: 20 246 h Spindeldrifttimmar: 7 724 h Spindelvarvtal: 12 000 varv/min Spindelmoment: 75 - 95 Nm Spindelupptagning: SK40 Verktygsmagasin med: 24 platser Bordstorlek: 900 x 410 mm Max. bordbelastning: 350 kg Matningsområde: ej angivet Snabbgång: 36 m/min Gränssnitt: RS232 Styrspänning: 24 DC V Tryckluftsanslutning: 6 / 8 bar Totalt effektbehov: 20 kVA Maskinens vikt ca.: ca. 6,0 t Mått kylanläggning: 1,7 x 0,7 x 1,35 m Maskinens mått (LxBxH): 1,9 x 2,3 x 2,45 m TNC620 (banstyrning med upp till 5 styrda axlar, särskilt lämplig för universalfresning), kan integreras i nätverk Skyddsdörrar med slagtåliga plastfönster Spåntransportör Njdpfx Agevhbpdj Rsku Hydraulaggregat Kylvätskeberedningsanläggning Rittal kylsystem på styrskåpet Arbetsrum invändig belysning Handstyrdon
