Automatisk stansmaskin

Haulik Roos RVD 160-1250 R

Tillverkningsår: 2002, Skick: nästan som ny (begagnad), maskin-/fordonsnummer: 16.34.02, 6-stegs-maskin med 6 formblåsningar MULTIPRESS MP610LS Maximal avskärningsdiameter (500 N/mm²): 12 mm Maximal avskärningslängd: 105 mm Maximal utstötningslängd (matris-sida): 80 mm Dedpfxsh Tkrae Adiswf Maximal förlängd utstötarlängd (PKO): 23 mm Maximal hastighet: 180 delar per minut

Tillverkningsår: 2019, Skick: färdig att användas (begagnad), Anslutningseffekt: 84 kVA, längd: 5065 mm, bredd: 1100 mm, höjd: 1530 mm. Dedpfxjg A Trgs Adiewf

Tillverkningsår: 2018, Skick: begagnad, x-axelns rörelse: 1600 mm y-axelns rörelse: 1300 mm z-axelns rörelse: 700 mm Avstånd mellan stativ: 1500 mm Avstånd spindelcentrum – bord: 225–925 mm Bordstorlek: 1800 x 1300 mm Bordslast: 4000 kg T-spår (Bredd x Avstånd x Antal): 22 x 160 x 8 mm Spindelupptagning: HSK-A 63 Spindelvarvtal: 24.000 varv/min Spindelmotor: 25/33 kW Spindelmotor-nutmoment: 72,6/95,8 Nm Snabbmatning i X-Y-Z-axel: 30.000 mm/min Matningshastigheter X/Y/Z-axel: 1~20.000 mm/min Verktygsväxlare: 20 platser Max. verktygsdiameter: 100/130 mm Max. verktygslängd: 300 mm Max. verktygsvikt: 8 kg Totalt effektbehov: 80 kVA Maskinvikt ca.: 22 t Maskinmått (LxBxH): 5660 x 5295 x 3930 mm CNC-styrsystem: Heidenhain TNC 620 Spindel: IBAG elektrisk spindel 24000 rpm HSK-A63 Linjära skalsystem: Heidenhain Dodpfx Adohx R Dveiswf Verktygsväxlare: 20 platser Spåntransportör – spiral: 2 st. Begagnad CNC höghastighets portalfräsmaskin med omfattande tillbehör till specialintroduktionspris. Viktiga komponenttillverkare i denna lagerförda maskin: · Styrsystem och servomotorer från Heidenhain, typ TNC 620 · Kullskruvslager – Japan NSK · X-axelns kullskruv – Taiwan Hiwin · Y-axelns kullskruv – Taiwan Hiwin · Z-axelns kullskruv – Taiwan Hiwin · 3-axlig linjärstyrning – Japan THK eller Tyskland Rexroth · Elektrisk spindelenhet – HSK A63 24.000 rpm från IBAG · Linjär inkrementalgivare – Heidenhain · Pneumatiskt system – Japan SMC · Smörjanläggning – Japan Showa · Skydd – Hema · Klimatanläggning – Taiwan Kaokung · Spindel-vattenkylare – Taiwan-made · 3-axligt energikedje-system – Tyskland Igus · Koppling – Tyskland KTR · Kapsling – Tyskland Mecano · Reläer – Omron · Elsystem – Tyskland Schneider · MPG-handratt – Japan Tosoku För ytterligare information om maskinen, standardutrustning och extra tillbehör, se bifogad dokumentation. Självklart ordnar vi även gärna leverans hem till er inklusive montering, driftsättning, överlämning i produktionsklart skick samt operatörsintroduktion.

Tillverkningsår: 2001, Skick: begagnad, Max. tryck: 500 t, max. arbetstemperatur: 370 °C, oljevärmd, oljekyld, med sekundärkrets för återföring av värmeeffekten, renoverad 2014. Dsdpfxjdwf Dbj Adiewf

Tillverkningsår: 1996, Skick: begagnad, Schütte SF 26S DNT Tillverkningsår: 1996 Styrsystem: Siemens 840C Antal spindlar: 6 Max stångdiameter [mm]: 26 Dsdpfx Aei Hb Szediewf Stångladdarmagasin: Cucchi BLT Multi-6 (tillverkningsår 2015) Position I + III + IV + VI: Längs- och tvärslid Position II + V: CNC-slid Frammatning position VI Avplockare position VI Kylsmörjsystem Gångjärnsbandstransportör Ruez i maskinbädden Gångjärnsbandstransportör Knoll 280 S-1/40 ID 26565 (extern) Elektrostatisk separator ISI RON/A 2500A, ID 26295

Skick: begagnad, Tekniska egenskaper: LÄNGD: 3 600 mm Dedpfxj Dvllj Adijwf

Skick: begagnad, TEKNISKA DATA - Antal axlar: 7 - Antal spindlar: 2 HUVUDSPINDEL - Max. stångdiameter: 25,4 [mm] - Max. bearbetningslängd: 195 [mm] - Spindelvarvtal: 10 000 [varv/min] - Spindeleffekt: 8,2 [kW] - Minsta C-axlupplösning: 0,001 [grader] MOTSPINDEL - Max. stångdiameter: 25,4 [mm] - Spindelvarvtal: 10 000 [varv/min] - Spindeleffekt: 8,2 [kW] - Minsta C-axlupplösning: 0,001 [grader] VERKTYGSREVOLVER 1 - Antal positioner: 9 - Antal motordrivna positioner: 4 - Driven verktygs varvtal: 5 000 [varv/min] VERKTYGSREVOLVER 2 - Antal positioner: 8 MOTBEARBETNING - Antal positioner: 8 - Antal motordrivna positioner: 4 - Driven verktygs varvtal: 7 500 [varv/min] ELNÄT - Matningsspänning: 400 [V] VIKT OCH MÅTT - Utrymmesbehov: 2 912 x 1 300 [mm] - Maskinhöjd: 1 720 [mm] - Maskinvikt: 2 400 [kg] MASKINTIMER - Drifttimmar (ström på): 44 140 [tim] - Drifttimmar (produktion): 28 118 [tim] - Spindeltimmar: 15 281 [tim] TILLBEHÖR - CNC-styrning: Fanuc 31i-B - Trefärgad signallampa - Motorisering av drivna verktyg på: S11, S51 - Driven styrhylsa - Deluttag - Delbandtransportör - Delutkastare - Spåntransportör - Kylvätskebehållare: KNOLL KF 200/1200 * med högtryckspump - Stångmagasin: Tornos Robobar SBF 326 Dsdpfxeuha U He Adiowf - Brandsläckningssystem * NB: Funktion kan ej garanteras. Granska av ett kvalificerat företag utsett av köparen.

Tillverkningsår: 2008, Skick: begagnad, Tryck: 315 t Slaglängd: 40–200 mm Slagtal: 20–100 slag/min Stötsjustering: 120 mm Stötarbetsyta: 2000x1100 mm Bordsyta: 2000x1200 mm Genomfallsöppning i bord: 1700x250 mm Installationshöjd nedan, stötsjustering ovan: 500 mm Sidogenomgång stativ: 820x650 mm Total effektbehov: 45 kW Maskinvikt ca 44 t Hydraulisk kopplings-bromskombination Hydrauliskt överbelastningsskydd i stöt Delautomatiskt slagjustering Motoriserad stötsjustering Slagtal frekvensstyrt Centralsmörjning med fett för styrningar Dwjdperdi Dlofx Adijf Oljecirkulationssmörjning Stötutjämningscylinder Skyddsdörr fram/bak Hydrauliskt verktygsfästsystem Utdragbar bordsplatta Hydrauliska rullblockslister i bordet Matningsenhet Helmerding EWH800/150 (V-1341-6518): Bandbredd: 100–800 mm, bandtjocklek: 0,5–6,0 mm, maximalt bandes tvärsnitt: 1600 mm² Avluftning mellan, höjdjustering via växelmotor Riktningsmaskin R-70/800/9-S (R-1343-6518): Bandbredd: 100–800 mm, bandtjocklek: 0,5–4,0 mm, Max. bandes tvärsnitt: 1600 mm² vid 450 N/mm² Riktningshastighet, frekvensstyrd upp till 25 m/min Bandeinföringshjälp: matarbord med hydraliskt justerbar avskiljningskil Pressrullar hydrauliskt justerbara Bandkantstyrning: 1 par sidrullstyrning justerbar med handratt Indragvalsar: 2x Ø140 mm valsar, pneumatiskt justerbara Riktningsmaskin: 9x Ø70 mm valsar, justering manuellt via handratt Avrullare HE-4/800/MOT/HYD (H-1342-6518): Bandbredd: 100–800 mm Max. lastkapacitet: 4 ton Coil inre diameter: Ø508 mm Coil yttre diameter: Ø1000–1600 mm Drivning, frekvensstyrd Begränsningarmar Hydraulisk expansion Hydraulisk tryckarm

Skick: ny, Tillverkningsår: 2025, Funktionalitet: helt fungerande, maskin-/fordonsnummer: 25.12.01, Fresan FP 100P - C-bågs excenterpress - 100 ton (1000 kN) TEKNISKA DATA: * Kapacitet: 100 ton (1000 kN) * Slaghastighet: 60 slag/min (justerbar) * Avstånd mellan bord och slidrörelse: 445 mm * Slaghöjdsinställning: 0 - 132 mm * Motoriserad slidrörelsejustering: 95 mm * Bordstorlek: 700 x 1000 mm STANDARDSPECIFIKATIONER: * Utrustning enligt CE-föreskrifter * Svetsad stålkonstruktion * Excenteraxel av legerat stål AISI 4140 (42CrMo4). Mycket hållbar och seg. CNC-slipad för minimal ytriktion. * Bronslager av kvalitet SnBz-12 Dwodpfx Adsnxh T Reief * Pneumatisk kopplings-bromskombination * Fullständigt inkapslad växellåda med snedskurna kugghjul i oljebad * Pressäkerhetsventil * Säkerhets-PLC & säkerhetsbrytare & ljusramper (Pilz) * 6-punkts slidarstyrning med spilloljeuppsamlare * 7" HMI-pekskärmspanel * Justerbar slaghastighet med AC inverter * Motoriserad slidrörelsejustering * Mekaniskt överbelastningsskydd (Hydraulisk säkerhet kan installeras efter köp som tillval) * Pneumatiska motviktscylindrar (ISO, 4 st) * Automatisk centralsmörjning & spilloljeuppsamlare (spindelolja/glidbanaolja) TILLVALSUTRUSTNING: * Extra fastspänningsplatta * Delsutkastare (över och/eller under, mekanisk eller pneumatisk) * Materialmatning, in- och utmatningssystem (rullställ, avlastningsanordning, riktmaskin, pneumatisk eller servomatning) * Maskin anpassad efter kundens behov

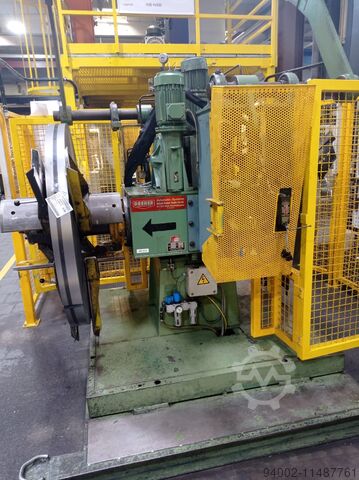

Skick: begagnad, Tillverkningsår: 2007, maskin-/fordonsnummer: 001669, Lg 33121 Ensidig avhaspel ARKU AH 3000/ST-M Tillverkningsår: 1995 Bandbredd max. 600 mm Maximal lastkapacitet 3 000 kg Maximal coils ytterdiameter 1 800 mm Hydraulisk utvidgning Hydraulisk tryckarm Dwedpohigmbofx Adisf Avhaspel med hjälpmotor och broms Fast coil-laddningsställ + haspel-förflyttningsanordning med: Lg 33221 Högpresterande bandriktmaskin LORENZ BRM 50/620.9 Tillverkningsår: 2007 Maskinnummer: 001669 Maximal genommatningsbredd 620 mm Antal riktvalsar: 9 Riktvalsdia. 50 mm Materialtjocklek 0,7 till 6,0 mm Riktvalsar flerstödjade för att förhindra böjning Alla valsar drivs via fördelningsväxellåda och kardanaxlar. Begagnad, i befintligt skick från lager, omgående tillgänglig. Översyn tillgänglig på begäran. Leveranstid enligt överenskommelse. Ytterligare information inom kort eller på begäran.
