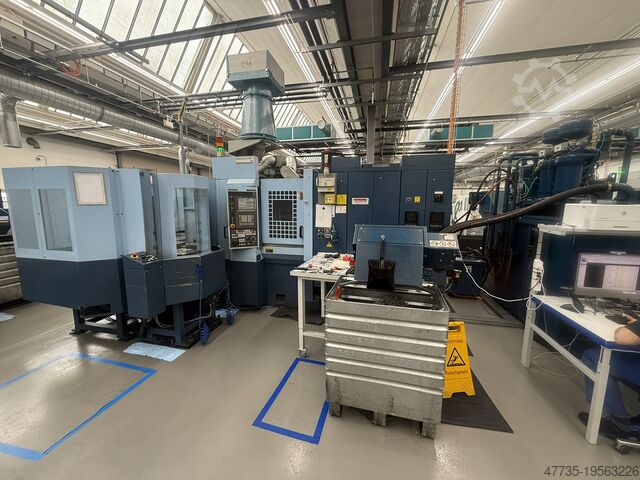

Horisontellt bearbetningscenter

MATSUURA H plus 300

Skick: begagnad, Beskrivning: Spindel: Varvtal: 15 000 varv/min Effekt: 15 kW Vridmoment: 119 Nm Verktygsinfästning: BT40 NC-rundbord: B-axel: 0,001° Palletstorlek: 300 x 300 mm Bordslast (max): 250 kg Arbetsstyckets storlek (max): ø530 x 760 mm Allmänt: Verktygsmagasin: 71 platser Csdpfx Ajwwy Naoc Eshc Snabbmatning X/Y/Z: 60 m/min Utrustning/Tillbehör: Spånhantering: Spåntransportör Kylvätskahantering: IKZ-anläggning med pappersbandsfilter och högtryck, 70 bar Arbetsstycksmätning: Mätspets, Renishaw OMP60 Verktygsbrottövervakning: Taktil Automation: Pallettväxlare, 2-positioner Övriga tillbehör: Transformator, spolpistol

Skick: mycket bra (begagnad), Tillverkningsår: 2005, CNC-HORIZONTAL-BEARBETNINGSCENTER MATSUURA H-PLUS 300 PC 5 TILLVERKNINGSÅR: 2005 STYRNING: FANUC 30i Tekniska data: Arbetsområde: Längdrörelse (X-axel): 500 mm Tvärgående rörelse (Y-axel): 500 mm Vertikal rörelse (Z-axel): 500 mm Palletstorlek: 300 x 300 mm Chedpfswt Ag Hsx Ac Eec Max. arbetsstyckesvikt: 250 kg Rundbord: 360 x 0,001° Min./max. avstånd spindel – bordscentrum: 120/620 mm Min./max. avstånd spindel – bordsyta: 80/580 mm Max. arbetsstyckesstorlek: Ø 500 x 500 mm Spindelvarvtal: 50 – 15 000 v/min Spindelinfästning: ISO 40 Matningshastigheter X/Y/Z: 1 – 50 000 mm/min Snabbgångar: 50 m/min Snabbgång B-axel: 33,3 v/min Drivmotoreffekt spindel: 15/7,5 kW Total anslutningseffekt: 38 kVA Vikt: 10 ton.

Skick: bra (begagnad), Tillverkningsår: 2013, drifttimmar: 17 904 h, Funktionalitet: helt fungerande, maskin-/fordonsnummer: 19261, rörelseavstånd X-axel: 500 mm, Y-axelns rörelse: 560 mm, rörelseavstånd Z-axel: 500 mm, spindelhastighet (max): 15 000 varv/min, antal platser i verktygsmagasinet: 71, Geometriprotokoll tillgängligt TEKNISKA DETALJER Styrsystem: Fanuc 30iM Rörelseområde X: 500 mm Rörelseområde Y: 560 mm Rörelseområde Z: 500 mm Avstånd spindel till bord: 80 - 640 mm Spindel Varvtal: 15.000 varv/min Effekt: 15 kW Vridmoment: 119 Nm vid 1.200 varv/min Verktygsfäste: BT40 Inv. diameter spindellager: 70 mm Spindelkommandovärde: 5-siffrig direkt S-kommando Spindelorientering: elektrisk Verktygsklämkraft: 11,8 kN NC-rundbord B-axel: 0,001° Palletstorlek: 300 x 300 mm Bordslast (max): 250 kg Arbetsstyckesstorlek (max): Ø530 x 760 mm Palettspännyta: (M12 x P1,75) x 32 Matningshastigheter Snabbmatning (X/Y/Z): 60.000 mm/min Matningshastighet (X/Y/Z): 1–60.000 mm/min Finmatningshastighet (X/Y/Z): 0–4.000 mm/min Min. förflyttningsinkrement (X/Y/Z): 0,001 mm Min. förflyttningsinkrement B-axel: 1 grad Verktygsmagasin Antal verktygsplatser: 71 stationer Max. verktygsdiameter (med grannverktyg): 90 mm Max. verktygsdiameter (utan grannverktyg): 150 mm Max. verktygslängd: 300 mm Max. verktygsvikt: 8 kg Cjdpfxjwm D Irj Ac Ejhc Verktygsval: Fast adressystem Verktygsbytesarm: W-gripartyp Verktygsbytestid verktyg-till-verktyg: beroende på verktygsvikt Verktygsbytestid spån-till-spån: målvärdesberoende Avstånd mellan verktygsstationer: 95,25 mm Automatiskt palettväxlingssystem (PC2) Antal paletter: 2 Växlingsmetod: Rotationsbord Palettväxlingstid (palett-till-palett): 6,5 s Total palettväxlingstid: 7,0 s Palettklämkraft: 41,5 kN Max. palettvikt: 40 kg MASKININFORMATION Maskinhöjd: 2.683 mm Uppställningsyta (ej inkl. serviceutrymme): 2.145 x 3.655 mm Maskinvikt: 8.300 kg Elektrisk anslutning: 50 kVA Drifttid: 51.149 h Programtid: 30.722 h Bearbetningstid: 17.904 h Antal bearbetade arbetsstycken: 1389 st UTRUSTNING - Spåntransportör för spån - Kylvätskesystem med pappersbandfilter och 70 bars högtrycks-internkylning (IKZ) - Arbetsstycksmätning med Renishaw OMP60 mätspets - Verktygsbrottövervakning taktil - 2-vägs palettväxlare - Transformator - Spollpistol
