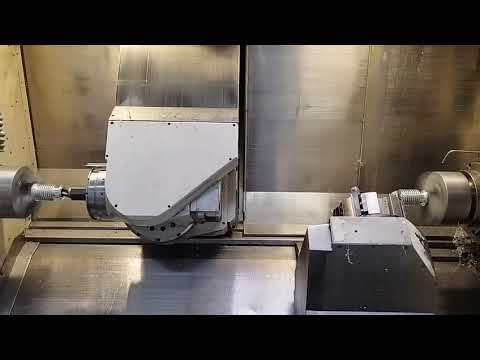

CNC svarv- och fräscenter

Mazak Integrex 200-4ST

Skick: mycket bra (begagnad), Tillverkningsår: 2007, svarvlängd: 1 545 mm, svarvdiameter över tvärsliden: 660 mm, spindelgenomgång: 65 mm, rörelseavstånd X-axel: 580 mm, Y-axelns rörelse: 160 mm, rörelseavstånd Z-axel: 1 545 mm, Tillverkare: MAZAK Typ: INTEGREX 200-4 ST Styrsystem: MAZATROL MATRIX Tillverkningsår: 2007 Multitasking-bearbetning i en enda uppspänning Motspindel med full C-axel för övertagning INTEGREX-IV-serien kan utföra alla bearbetningsprocesser fullt ut Höghastighetsfrässpindel med svängfunktion upp till 240° Nedre revolver med drivna verktyg (live-tooling) Spåntransportör med kylvätskesystem och 15-bar invändig kylning (IKZ) Dubbelspännchuck KNCS-N 210-53 (SMW Autoblok) MAZAK Flex-GL150F portalladdare Gripområde: 200 × 120 mm (längd) / 15 kg Max. svarvdia.: 660 mm X-axel: 580 mm Rodpfsx S Hm Isx Aqiju Y-axel: 160 mm Z-axel: 1545 mm B-axel: 270° Spindelgenomgång: 65 mm Varvtal spindel: 5000 rpm Spindeleffekt: 22 kW Varvtal motspindel: 5000 rpm Motspindelgenomgång: 65 mm Motspindeleffekt: 18,5 kW Verktygsväxlare: 40 B-axel infästning: Capto C6 B-axel spindelvarvtal: 12 000 rpm Längd: 5200 mm Bredd: 2550 mm Höjd: 2600 mm Vikt: 14 000 kg

Skick: begagnad, Tekniska detaljer: Tråddiameter - max: 9,0 mm Tråddiameter - min: 2,0 mm Redpfx Aqevc Akleiou Driftspänning: 380 V / 50 Hz Styrspänning: 220 V Total effektförbrukning: 18 kW Maskinvikt ca: 5,0 t Mått smörjanläggning: 830 x 650 x 1000 mm Maskinmått (LxBxH) ca: 3,3 x 1,5 x 1,45 m Mått elskåp (LxBxH): 0,7 x 1,5 x 1,75 m TRÅDRÄTNING OCH AVKAPNINGSMASKIN / MASKINEN FICK NY STYRNING ÅR 2000 Programmerbar, elektroniskt-hydrauliskt styrd universell fjäderlindningsmaskin för tillverkning av höger- och vänstervridna drag- och tryckfjädrar samt benfjädrar. Fjädrar kan tillverkas med valfri stigning och kroppform. Kapacitet max 90 st/min. Fjäder ytterdiameter: 10 - 120 mm Trådinmatningslängd obegränsad, hastighet = 27 - 80 m/min. Lindanordning: Tvåfingersystem tråddiameter Ø 2,0 - 9,0 mm; fjäderytterdiameter Ø 10 - 120 mm. Enfingersystem: tråddiameter Ø 3,0 - 7,0 mm; fjäderytterdiameter max Ø 60 mm. Utrustning: 5x matningsrullar, trådintag 3 mm, tvåfinger Fjäderlängdmätare LION PRECISION-PANTHER Trådspolehållare POST, motordriven, dornhållare Ø 1.400 mm Smörjanläggning Kylare för elskåp RITA Hydraulaggregat Valfritt mycket tillbehör och/eller reservdelar! i.D.

Skick: ny, Tillverkningsår: 2021, Funktionalitet: helt fungerande, Lagringsmaskin "NY" – tillgänglig omgående! (Mellanreservation förbehålles) Styrsystem: Fanuc 0i-MF Plus, 10,4" med Manual Guide i & 2 MB NC-minne LOOK-AHEAD-funktion, 400 block Maskinbord: Bordstorlek: 950 x 550 mm Max. last: 800 kg T-spårsbredd: 18 mm Antal T-spår: 3 T-spårsavstånd: 150 mm Rörelseområden: Rörelse X/Y/Z: 860/550/550 mm Spindelnäsa till bordets ovansida: 150 – 700 mm Linearstyrningar & hastigheter: Kulstyrningar i X/Y-axeln Rullstyrningar i Z-axeln Rapid X/Y/Z: 40/40/30 m/min Fräsmatning: 0 – 10 000 mm/min Minsta increment: 0,001 mm Verktygsmagasin (CAM-typ) / växlare: Rjdpfeifn N Nox Aqiou Antal platser: 30 System: kaotiskt Max. verktygsdiameter: Ø75 mm Max. verktygsdiameter med fria grannplatser: Ø150 mm (40 verktyg: Ø130 mm) Max. verktygslängd: 300 mm Max. verktygsvikt: 7 kg Spindel: Spindelkon: SK-40 Drivkraft (30min/kont.): 18,5/11 kW 15 000 rpm direktdriven spindel Spindel-oljekylare Kylmedel-, spån- & tryckluftshantering: Kylmedelsanläggning inkl. 300 liters tank och pumpar Extern kylmedel runt spindeln Spånspiraler höger och vänster i maskinbädden Tryckluftsmunstycke vid spindeln (M32/M33) Tryckluft genom spindeln (M38/M39) Trycklufts- och kylmedelspistol Övrigt: Svängbart kontrollpanel Elektroniskt handratt (med kabel) Centralsmörjning olja/luft Full inhägnad Arbetsbelysning Värmeväxlare vid elskåp Auto-Power OFF-funktion Handverktygsset Signallampa Transformator 400 VAC, 50 Hz CE-försäkran om överensstämmelse enligt EU-direktiv Elektriskt och pneumatisk behov: Elanslutning: 36 kVA Nödvändig pneumatisk intryck: 6 bar Mått: Maskinstorlek: B2 260 x D2 900 x H2 775 mm Nödvändig uppställningsyta: B3 160 x D3 000 x H3 000 mm (inkl. spåntransportör, utkast vänster) Maskinvikt: ca 5 400 kg (netto) Existerande specialutrustning: Spindel: - Direktdriven spindel SK-40, 15 000 varv/min - Drivkraft (30min/kont.): 18,5/15 kW (FANUC-motor) Verktygs-magasin/växlare: - Verktygstrummamagasin med 30 platser, DIN69871, SK-40 Rund-/tillvalsaxlar: - Förberett för 4:e axel (FANUC-styrningar), inkl. kabeldragning och Hartingkoppling utan axeldrivare Kylmedel-, spån- och tryckluftshantering: - Bäddspolning - IKZ-kylvätskepump med 20 bars tryck, för direktdrivna spindlar - inkl. patronfilter - Bandspåntransportör inkl. spånvagn (spåntransport framåt till vänster) Mät- och övervakningssystem: - RENISHAW OMP-60 mätprob med IR-överföringssystem för arbetsstyckesmätning, inkl. probhållare, repeternoggrannhet: 1 μm - RENISHAW NC4+ verktygslasermätningssystem och verktygsbrottskontroll i maskinen inkl. hållare - Auto-Door (sidodörr) - Pneumatisk gränssnitt för arbetsstyckesuppspänning - Visade uppspänningsmedel med RoboJob Mill Assist 25 kg (tillverkningsår 2025 - NY) - Full inhägnad - Dubbelgripare tillgänglig omgående

Skick: mycket bra (begagnad), Tillverkningsår: 2003, Funktionalitet: helt fungerande, CNC-svarv Tillverkare: Gildemeister Typ: CTX 420 linear V3 Tillverkningsår: 2003 Styrsystem: Heidenhain Plus IT Svingdiameter över bädd: 680 mm Svingdiameter över plansläde: 565 mm Tvärslag: 260 mm Längdslog: 635 mm Drivkraft: 40/100% 25/37 kW Varvtalsområde: 20 – 5000 varv/min Vikt ca.: 6500 kg Utrustning: Drivna verktyg: 12 stationer Verktygshållare: 12-facks Sauter revolver VDI 30 Delvis genomgående chuck Rodpfx Aqoxc Uq Toisu Dubbdocka Automatisk pinolrörelse Pinolupptagning: Mk 5 Spåntransportör Mätarm Oljedimavskiljare Med reservation för ändringar och fel.

Skick: ny, Tillverkningsår: 2021, Funktionalitet: helt fungerande, Maskin som ny, endast 600 timmar! HEIDENHAIN 640. Bord 1300x700. X, Y, Z: X=1220, Y=710, Z=630. Spindelvarv 60-10000. Verktygsväxlare med 24 platser. Maskinens mått 3200 x 3900 x 2490 mm. Maskinens vikt 9500 kg. Rodpswx Nkcjfx Aqisu

Skick: bra (begagnad), Tillverkningsår: 1994, Funktionalitet: helt fungerande, presskraft: 1 000 t, bordbredd: 1 500 mm, avståndstabell till kolv: 1 750 mm, total längd: 2 700 mm, Begagnad 1000-tons hydraulpress till salu 1000TONS PRESS SIDORAM Max TYP KAPACITET: 1000 ton TRYCK: 175 kgf/cm² SLAGLÄNGD: 1000 mm ÖPPNINGSHÖJD (DAYLIGHT): 1750 mm BORDSYTA (BOLSTER): 2700 mm x 1500 mm Redpfsucdgpex Aqiju ÅTERDRAGSKAPACITET: 52,7 ton DRAGKUDDE KAPACITET: 50 ton DRAGKUDDE SLAGLÄNGD: 180 mm HUVUDMOTOR: 415 V 50 Hz 6-polig 110 kW OLJETANKKAPACITET: 1800 L

Skick: begagnad, Slipdiameter 350 mm Sliplängd 1000 mm Spetshöjd 175 mm Platsbehov ca 3,6/3,5 m Som världsledande företag inom Kellenberger – Överhalning / Retrofit kan vi inte bara leverera maskiner i nyskick med garanti, utan kan dessutom erbjuda service för dina maskiner, t.ex.: Kellenberger Kel-Varia-serien med Kelco 90-styrning. Mekanisk översyn: -Komplett maskin överhalad enligt Kellenberger mätrapport -Ny, servicevänlig kåpa -Omålning Elektrisk översyn: -Ny, modern CNC-RUNDSLIPMASKIN-styrning med BEMA-rundslipsgränssnitt -Nybyggt elskåp -Ny drivteknik -Utbyte av samtliga elledningar, Berus tryckströmbrytare etc. -Nya absoluta glaslinjaler i x- och z-axel -Ny absolut enkoder (för B-axeln) Standardutrustning: -WSS med kon MK5, valfritt med adapter MK5/kort kon -RST med kon MK4, valfritt med finjustering -Slipspindelstock T1/T2/T3 -T1 slipskivediameter 400 mm -T2 slipskivediameter 300 mm -T3 invändig slipenhet med remdrift via slipspindelmotor -Slipspindelmotor 4,4 kW -Högupplöst B-axel -Marposs mätsystem för slipskivemätning -Längspositionering Marposs -GAP Control (sensor vid slipspindelstock), ELASO integrerat i styrgränssnittet -Halvautomatisk balansering från ELASO integrerad i styrsystemet -BEMAT slipskivemätning Tillval mot pristillägg: -HF invändig slipspindel -Mycket noggrann, extremt vridstyv arbetsstycksspindelstock -Mätstyrning -Utsug -Pappersbandfilter Styrning: Grundslipcykler: Rsdpfxeuwv H Ho Aqiju -Nollställning av arbetsstycke med Z-position (längspositionering) -Slipskivemätning med BEMAT -Avalsensor GAP -Mätning av avstickningsdiamanter -Korrigeringar -Ut- och invändig rundslipning (pendel- och insticksslipning) -Ut- och invändig konisk slipning (svängning av B-axel, avstickning med rak skiva) -Ut- och invändig radieslipning (radie formad på skivan) Valbara slipcykler: -Profilinstick ut- och invändigt med profildisk -Profilslipning ut- och invändigt med rak skiva -En- och flergängad ut- och invändig gängslipning med fritt valbar flankvinkel -Trapezgängsslipning -Ovalslipning ut- och invändigt 15.000

Skick: mycket bra (begagnad), Tillverkningsår: 2010, 412 mm maximal bearbetningsdiameter, maximal svarvlängd 753 mm, 225 graders rörelse på B-axeln, Rsdpfx Aewxw A Hjqiju 15 hk spindelmotor, 6 000 rpm spindelhastighet, 6 000 rpm motspindelhastighet, 52 mm stångkapacitet, fräshastighet 12 000 rpm C-axel & fräsning, 9-stations undre revolver. Spåntransportör, verktygsmätare, kylvätska, säkerhetskapslingar med låsning, svängbart universalhuvud, C-axel (0,001°), Mazatrol Matrix-styrsystem.

Skick: begagnad, TEKNISKA DATA - Antal axlar: 3 FRÄSSPINDEL Rsdpfeuhbu Isx Aqiou - Verktygsfäste: ISO40 - Spindeleffekt: 18,5 [kW] - Spindelvarvtal: 12 000 [varv/min] LINEÄRA AXLAR - Rörelseområde X/Y/Z-axlar: 560 x 430 x 510 [mm] - Snabbtraverse (X/Y/Z): 42 m/min på X och 36 m/min på Y/Z VERKTYGSVÄXLARE - Typ av verktygsväxlare: Armväxlare - Antal verktyg i magasin: 30 BORD - Bordstorlek: 900 x 430 [mm] - Max. bordslast: 500 [kg] ELFÖRSÖRJNING - Matningsspänning: 400 [V] VIKT OCH MÅTT - Utrymmesbehov: 2062 x 2080 [mm] - Maskinhöjd: 2780 [mm] - Maskinvikt: 4800 [kg] MASKINTIMMAR - Spindeltimmar: 3351 [h] TILLBEHÖR - Styrsystem: SMART - Gränssnitt: PCMCIA / RS232 - Teach-In programmering: Mazatrol - Elektroniskt handratt - 3-färgad statuslampa - Kylmedelstank * med högtryckspump: 15 [bar] - Invändig kylmedelstillförsel (IKZ) - Spåntransportör - Mätprob för arbetsstycke

Skick: begagnad, Tillverkningsår: 2017, drifttimmar: 4 898 h, rörelseavstånd X-axel: 1 600 mm, Y-axelns rörelse: 800 mm, rörelseavstånd Z-axel: 800 mm, CNC bearbetningscenter, begagnad Fabrikat: AWEA Modell: BM-1600 Årsmodell: 2017 Styrsystem: Heidenhain iTNC 530 HSCI Drifttimmar Spindeltimmar: 4 898 h Totalt inkopplade timmar: 18 739 h Arbetsområde: X-axel: 1 600 mm Y-axel: 800 mm Z-axel: 800 mm Spindel: Varvtal: 10 000 min-1 Effekt: 22/35 kW Fäste: BT 50 Bord: 1 700 x 800 mm Max belastning: 2 000 kg Utrustning: - 40-positions verktygsväxlare Rsdpfjyl Svajx Aqiou - Spolning genom spindel 20 bar - Elektroniskt handratt - Spånborttagare till vänster - Direkt måttavkänning Maskinen har använts för egna produkter hos en tillverkare av automationsteknik. Mycket aluminium har bearbetats.
