CNC 3D koordinatmätmaskin, mätmaskin, 3D mätmaskin, kvalitetssäkring med mätprotokoll

MORA Pico 0245.04.05.06

Skick: bra (begagnad), Tillverkningsår: 2003, Ref.nr: 10454 Tillverkare: DOOSAN Modell: DAEWOO PUMA 300 MSC År: 2003 Styrtyp: CNC Styrsystem: FANUC 18i-TB Lagerplats: Halberstadt Ursprungsland: Sydkorea Maskinnummer: 0MS19XX Varvtal: 4500 rpm Stånggenomgång: 62 mm Svarvlängd: 595 mm Revolverplatser: 12 st Tilläggsinformation: - 4 axlar (X/Z/C/B) - Mothållspindel - Driven verktygsstation - Färdigdelshanteringssystem - Transportband - Spåntransportör - Kylvätskesystem Powercool - Stångmatning LNS Quickload Servo 3 - Verktygshållare - Klämhållare - Spännhylsor Bjdpfoym Nbvex Am Dslh Maskinen kan ses under ström efter överenskommelse.

Skick: begagnad, maskin-/fordonsnummer: 7979, Bord-Ø: 400 mm Bord med 8 T-spår: 12 mm Bygghöjd: 175 mm Bedpfeb Ez R Usx Am Dolh Platsbehov: 600 x 450 x 175 mm Vikt: ca 100 kg

Skick: mycket bra (begagnad), Tillverkningsår: 2014, Vi erbjuder här en toppmodern 3D-skanner från GOM. GOM ATOS IIe Rev.01 Komplett och direkt anslutningsklar med alla kablar. Tyvärr är en datorlösenord inställt, men programvaran finns på CD medföljande. Olika sensorer: Mätvolymer: Set 175x140 Set 350x280 Set 550x Set 1000x800 Bljdpsw E I Itjfx Am Deh Fullständig GOM-dator i aluminiumväska med programvara (Linux), helt anslutningsklar för GOM ATOS IIe. Programvara på CD, stålskalstavar med ATOS-dongel för utvärdering. Reservlampa Kalibreringspanel (aluminium) CP20/MV 350x280 mm²

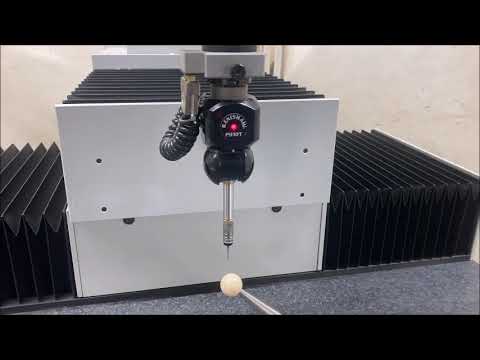

Skick: begagnad, Funktionalitet: helt fungerande, mätningsområde X-axel: 700 mm, mätningsområde Y-axel: 1 000 mm, mätningsområde Z-axel: 600 mm, Utrustning: Typplåt tillgänglig, Mitutoyo koordinatmätmaskin typ Crysta Apex C7106 Temperaturkompensation för alla axlar Aktivt vibrationsisoleringssystem från BILZ Mätområde X-axel = 700 mm Mätområde Y-axel = 1000 mm Mätområde Z-axel = 600 mm Mätosäkerhet = 1,9 + 3L/1000 (μm) Renishaw mätspets PH10MQ Renishaw växlingsställ SCR200 Renishaw sensor TP200 Renishaw moduler TP200 = 6 stycken Mjukvara för mätning: MCosmos PC-system WIN10, 27" monitor Referenskula / kalibreringskula Bljdpjwhb A Njfx Am Doh Programvaruuppgradering valbar Hårdvaruuppgradering valbar Fullservicetjänst på begäran

Skick: bra (begagnad), Tillverkningsår: 2012, Funktionalitet: helt fungerande, mätningsområde X-axel: 400 mm, mätningsområde Y-axel: 400 mm, mätningsområde Z-axel: 200 mm, rörelseavstånd X-axel: 400 mm, Y-axelns rörelse: 400 mm, rörelseavstånd Z-axel: 200 mm, inspänning: 230 V, Utrustning: Typplåt tillgänglig, belysning, Tillverkningsår: 2012 Taktil: Vast XXT E0 X/Y (1D) i [μm] vid 20 ±2 °C 1,7 + L/250 E0 XY (2D) i [μm] vid 20 ±2 °C 1,7 + L/250 E0 (3D) i [μm] vid 20 ±2 °C 1,9 + L/250 Avvikelse vid skanning: Bedpfx Ameuq Nfhe Dslh MPE enligt ISO 10360-4:2000 THP vid 2,7 [μm] Enstaka probeformavvikelse: MPE enligt ISO 10360-5:2010 PFTU 1,9 [μm] Kamerasystem: Zeiss Discovery 12 EB X/Y (1D) 5) i [μm] vid 20 ±2 °C 1,7 + L/250 EB XY (2D) 5) i [μm] vid 20 ±2 °C 1,7 + L/250 Probingavvikelse MPE enligt ISO 10360-7:2011 PF2D 5) 1,7 [μm] Avvikelse för bildbehandlingssystem MPE enligt ISO 10360-7:2011 PFV2D 5) 1,2 [μm] Tillgängliga tjänster: Leverans, driftsättning

Skick: nästan som ny (begagnad), Funktionalitet: helt fungerande, rörelseavstånd X-axel: 800 mm, Y-axelns rörelse: 600 mm, rörelseavstånd Z-axel: 500 mm, styrtillverkare: HEIDENHAIN, kontrollermodell: iTNC530, spindelhastighet (max): 36 000 varv/min, spindelns drifttimmar: 4 651 h, spindelnäsa: HSK 50, antal spindlar: 15, Utrustning: CE-märkning, dokumentation / manual, VERTIKALT BEARBETNINGSCENTER MIKRON MODELL HSM 800 RÖRELSE X-AXEL 800 mm RÖRELSE Y-AXEL 600 mm RÖRELSE Z-AXEL 500 mm SPINDEL HSK E 50 SPINDELVARVTAL 36 000 RPM DETALJPROB LASERMÄTARE BRUKS- OCH UNDERHÅLLSMANUALER CE-CERTIFIKAT CNC HEIDENHAIN iTNC 530 Blsdpfxew U T Szj Am Djh FJÄRRSTYRD MANÖVERPANEL MOTORER OCH DRIVNINGAR SIEMENS MÄTSYSTEM MED OPTISKA LINJALER HEIDENHAIN TOTALA DRIFTSTIMMAR 6447 SPINDELTIMMART 4651

Skick: färdig att användas (begagnad), Tillverkningsår: 2022, total bredd: 3 500 mm, produktlängd (max.): 5 000 mm, antal axlar: 6, Denna 6-axliga FRONIUS UR10 Roboter e-Series tillverkades 2022. Den har en 6-axlig robot med en kontrollpanel, en maximal nyttolast på 12,5 kg och en räckvidd på 1300 mm. Ytterligare specifikationer inkluderar en 4000 mm linjär axel, en roterande/lutande axel med en kapacitet på 250 kg och en fackelhållare. Idealisk för avancerade svetsapplikationer. Kontakta oss om du vill ha mer information om denna maskin. Ytterligare utrustning • Robotstyrenhet och Teach Panel • Bumper (fjärrskydd) och skyddsfolie för TeachPanel • Multifunktionsfläns för magnetisk fastsättning på brännarhalsen • Balanseringssystem för slangfäste • URCap-programvara för weldControl • TOUCHSENSE CAP - komponentsökning med hjälp av svetstråd eller gasmunstycke • CAP-komponent OFFSET - för flyttning och kopiering av program • AnvändONE: Snabbstartknappar (Start / Stopp / Återställning / Nödstopp, Hastighetspotentiometer, Väljare för 2-stationsdrift) • slideONE: 4000 mm linjär axel för universalrobot med en effektiv slaglängd för roboten på 1600 mm • RotateTWO 250: Extern roterande/tilterande axel för roboten med en lastkapacitet på 250 kg, inklusive standardprodukt med åttkantig platta (16 mm perforering) och SW 600x50-bord • Säkerhetsteknik: 1 uppsättning laserljusbommar med stålpelare och 1000 mm ljusbommar (säkerhet SPS för drift med 2 stationer) Fördelar med maskinen Tekniska fördelar med maskinen • Max räckvidd: 1300 mm • Svetsteknik: holdONE = brännarhållare inkl. integrerad freedrivetaster, fronis cmt-brännare • Ergonomisk hållare för Teach-panelen • Stödjer alla svetslägen och säkerställer tillgänglighet Bledpfjx D E Hujx Am Deh • Golvstativ för fristående axel på två pelare inklusive nivåplattor för installation • Verktygen som visas på bilderna och de 3 skåpen ingår. Extra information Maskinen är fortfarande under ström

Skick: begagnad, Tillverkningsår: 1989, Tryck 250 t Slaghöjd 20 - 190 mm Antal slag 24 / 48 /min Utsprång 500 mm Passage mellan kroppsväggar 1000 mm Inbyggnadshöjd 615 mm Bordsyta 1400 x 880 mm Genomgående öppning på bordet 450/500 mm Bordshöjd över golv 800 mm Stötdyta 1380 x 620 mm Slagjustering 125 mm Drivningseffekt 29,0 kW Vikt 27,0 t Utrymmesbehov ca 2,0 x 2,6 x 4,1 m Godkänd för manuell inläggning enligt tyska olycksfallsföreskrifter (UVV) Bledpfevut Ncex Am Deh med polskiftsbar motor, pneumatiskt kopplings-/bromssystem, hydrauliskt överbelastningsskydd i sliden, pneumatisk slidsviktkompensation, motordriven slidsjustering, halvautomatisk slaginställning, motordriven centralsmörjning, tvåhandsskydd kan inspekteras i drift i vårt lager

Skick: begagnad, Tillverkningsår: 2000, Bordlängd 1160 mm Bordbredd 710 mm Genomgång 650 mm Styrsystem WENZEL ME 5007 Total effektbehov kW Bsdpfx Aet Hw S Iom Dolh Maskinvikt ca 800 kg Platsbehov ca m W E N Z E L CNC-styrd vertikal 3D-koordinatmätmaskin Typ LH 54 CNC, tillverkningsår 2000 men kontinuerligt servad och kalibrerad av tillverkaren _____ Y-axel som längsgående mätbrygga 600 mm X-axel som mätvagn tvärs 500 mm Z-axel som mätspindel vertikalt ca 400 mm Max. arbetsstycksvikt / bordsbelastning ca 200 kg Genomgång under mätsystem ca 650 mm Användbar bordyta totalt ca 1 160 x 710 x 160 mm Bordshöjd över golv ca 850 mm Maskinhöjd ca 2 300 mm Vikt ca 800 kg Specialutrustning / Tillbehör: - Maskin levereras med förhöjd noggrannhet - Mätningsbord, travers och spindel tillverkade av mörk naturhårdsten; bordet har 3 x 4 gängade hål för fastsättning av arbetsstycken/fixturer - Alla axlar är luftlagrade och därmed lättgående och praktiskt taget slitfria, utrustade med inkrementella linjaler med upplösning 0,0005 mm. - WENZEL CNC-styrsystem typ ME 5007 för 3 till 6 axlar med ME 4700 rörligt manöverpanel med två joysticks för åtkomst till alla funktioner i mjukvaran, optimalt utrustad för: - WENZEL mätprogramvara typ METROLOG – II nivå 2 för mätning av standardgeometrier, grafisk 3D-återgivning av arbetsstycken, grafiska rapporter mm, inkl. tangentbord - RENISHAW styrenhet modell PHC 10–2 lämplig för - RENISHAW motoriserat vrid- och svänghuvud (automatisk indexering i 7,5° steg) modell PH10T med 5-vägs mätsensorsystem modell TP200 med olika tillbehör, inkl. RENISHAW Probe Interface PI 200 Automatisk växling av mätspetsar möjlig, 6-positions mätspetsmagasin modell SCR 200 monterat på bordet - Kulnormaler för montering på bordet, arbetsbord med konsol, olika fastspänningsmedel - Olika kassetter och skivor med varierande mjukvara. Separat PC för mätprogramvara och skrivare Skick: Mycket gott – maskinen finns lagerhållen under ström, kan visas och är demonstrationsklar. Maskinen demonterades av specialist på koordinatmätmaskiner hos säljaren och monterades här på nytt. Leverans: Från lager – i befintligt och visat skick. Betalning: Endast netto – efter mottagen faktura.

Skick: begagnad, Tillverkningsår: 2003, Svarvdiameter max: 420 mm Svarvlängd: 1090 mm Styrsystem: FANUC Serie 18i-TB Spindelgenomgång: 108 mm Chuck: 250 / 315 mm Varvtalsområde: 0-3750 varv/min Bodpfoucgylox Am Dslh Matningshastighet: 18/24 m/min Antal verktyg: 12 Pinollängd: 100 mm Pinoldiameter: 110 mm Konisk infästning: MK 4 Antal drivna verktyg: 12 Varvtal: 3000 varv/min Vridmoment: 22 Nm Kylvätskebehållare: 140 l Totalt effektbehov: 22/18,5 kW Maskinvikt ca: 6500 kg Cylindriskt skaft DIN 69880: VDI 50 Stångbearbetning: Nej Spännchucksdetaljer: Ja Hydraulisk följsupport, innerdiameter: Dm 20-165 mm
