Frontplåten

Röhm Durchmesser 350 mm

Skick: begagnad, Tillverkningsår: 2016, Tekniska detaljer: Svarvdiameter över bädd: 402 mm Svarvdiameter över plansläde: 245 mm Svarvlängd: 1000 mm Spetsavstånd: 1000 mm Spetshöjd: 200 mm Svingdiameter i urtag: 560 mm Urtagsbredd: 120 mm Varvtal: 40 - 345 / 345 - 1015 / 1015 - 2800 varv/min Matning: längs: 0,05 - 0,752 + tvär: 0,025 - 0,376 mm/varv Spindeldiameter: Ø 42 mm Pinolupptagning ISO: MK4 Pinolrörelse ur pinolen: 180 mm Nwjdpfx Afovav Sdekob Total effektbehov: 4,1 kW Maskinvikt ca: 1,2 t Maskinmått ca LxBxH: 2,4 x 1,0 x 1,7 m Svarven har ingen snabbgång. Positionering via 2 axlar Visning via Pinacho Lathe Controller Multifix-stålhållare med svarvstål Kylvätskesystem Fotpedal Gängskärning möjlig (metrisk, Whitworth, modul, pitch)

Skick: bra (begagnad), Tillverkningsår: 1972, LZ-svarv Tillverkare: HEIDENREICH & HERBECK Typ: 21RO Årsmodell: 1972 med snabbväxlare Parat (10 st), maskindokumentation, gängindikator, planspets, 250 mm Forkardt chuck. Svarvdiameter över bädd: 430 mm Svarvdiameter över plansupport: 255 mm Centrumavstånd: 1000 mm Svarvlängd: 750 mm Spindelvarvtal: 19–2000 varv/min, 5,5 kW motor Spindelgenomgång: 56 mm Ytterligare data se datablad Nodet Ipi Ispfx Afkswb Platsbehov: längd 2900 mm, bredd 1100 mm, höjd 1300 mm, vikt ca 1750 kg. Maskindokumentation finns tillgänglig. Kylvätskeanläggning och spånavskärm bak finns. Maskinen är i gott skick och kan visas under drift.

Skick: begagnad, Tillverkningsår: 1980, x-rörelse: 300 mm y-rörelse: 160 mm z-rörelse: 340 mm Verktygshållare: SK40 Varvtal: 40-2000 varv/min Styrsystem: Aktiv HEIDENHAIN Bordstorlek: 600 x 210 mm Nedpfx Afjw A Ap Hskswb Total effektbehov: 2 kW Maskinvikt: ca. 0,73 ton Platsbehov (LxBxH): ca. 1200x1100x1600 mm - Automatisk matning i X- och Z-axel - Röhm skruvstycke - Kylvätskesystem - Flera hållare och spännverktyg - Bruksanvisning

Skick: begagnad, Svarvdiameter / mm Svarvlängd / mm Svingdiameter över supportsläde / mm Tekniska data – Modell 230 MÅTT Centershöjd över bädd: 230 mm Avstånd mellan dubbar: 1000–1500 mm 2000–2500 mm 3000 mm Bäddbredd: 360 mm Max sving-Ø: över bädd: 465 mm över släde: 278 mm i fast lunett: 200 mm i medföljande lunett: 160 mm UTSKÄRNING (kropning) Bredd på utskärning: 300 mm Avstånd mellan planskivans kant och utskärning: 150 mm Max sving-Ø i utskärningen: 690 mm SPINDEL Förlager-Ø (invändig): 110 mm Baklager-Ø (invändig): 95 mm Genomgångshål-Ø: 77 mm Infästningstyp – Cam Lock: 6" Spindelns inre kona – avsmalning: 1 : 20 Spindelkon - Morse No.: 5 Varvtalsområden: Låg - varv/min: 15÷1000 Normal - varv/min: 22÷1500 Snabb - varv/min: 30÷2000 MATNINGAR (utan växling av kugghjul)-Antal: 108 Längdmatning per varv: 0,04÷4 mm Tvärmatning per varv: 0,02÷2 mm Ledskruv – Ø: 40 mm Ledskruv stigning: 12 mm Nwsdswz Rywepfx Afkob GÄNGA (utan växling av kugghjul) Metriska – Antal 54 till: 0,5÷28 mm Modul – Antal 54 till modul: 0,25÷14 Whitworth – Antal 54 till TPI: 56÷1 Diametral Pitch – Antal 54 till D.P.: 112÷2 Tumgänga (engelska) – Antal 54 till tum: 1/32 ÷ 13 3/4" VEVSTOCKSPETS Pinoldiameter: 75 mm Pinolens slaglängd: 220 mm Pinolkon - Spännhylsa No.: 5 PRESTANDA Huvudmotor - hk: 10 Pumptmotor - hk: 0,25 VIKT cirka 2920 kg

Skick: begagnad, Tillverkningsår: 1974, svarvdiameter över slädens bädd: 480 mm, bredd mitt på: 1 500 mm, Lång- och tvärspindelsvarv Fabrikat: Heidenreich & Harbeck Modell: Hanseat 480 Generaltotalrenoverad 2012 Tekniska data Fabrikat: Heidenreich & Harbeck Modell: Hanseat 480 Tillverkningsår: 1974, totalrenoverad 2012 Styrning: Konventionell Avstånd mellan spetsar: 1500 mm Nsdpfx Aowm D Ilefkjwb Svarvdia. över bädd: 480 mm Svarvdia. över släde: 295 mm Spindelhastighet: 20 – 2190 varv/min Mått: L 3,50 x B 1,20 x H 1,55 m Maskinvikt: 1200 kg Utrustning - 3-backig chuck D 250, monterad - Planskiva D 400 - 10 snabbväxlingshållare - 1 stödlager Uppgifterna lämnas utan ansvar för eventuella fel. Demonstration under spänning möjlig när som helst i vår utställningshall.

Tillverkningsår: 1980, Skick: bra (begagnad), Deckel FP1 Aktiv fräsmaskin med 3-axlig Heidenhain digitaldisplay, vinklingsbart bord. SK 40 spindelupptagning. Bra och driftklart skick, kan visas under ström efter överenskommelse. Nwodpfx Afod Id N Rjkjb

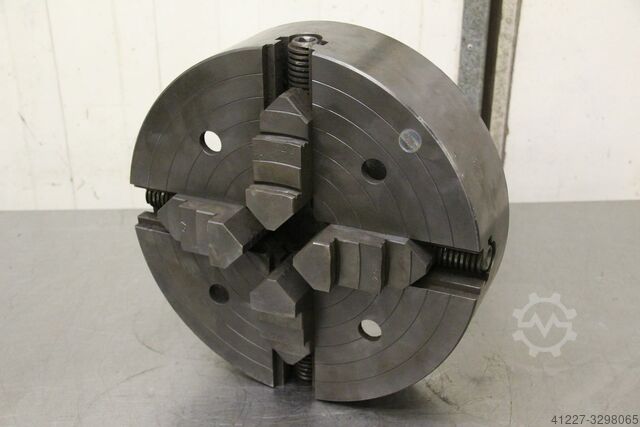

Skick: mycket bra (begagnad), Fyra-backig chuck, fabrikat Röhm Diameter: 315 mm Individuellt justerbara backar Nsdpfspk A A Hex Afkjwb Bultcirkeldiameter: 120 mm

Skick: begagnad, Tillverkningsår: 1998, Tekniska detaljer: Svarvdiameter över bädd: 600 mm Svarvdiameter över support: 400 mm Svarvlängd: 2000 mm Centrumhöjd över support: 300 mm Centrumavstånd: 1600 mm Varvtal: 3 - 2 500 varv/min Dubbdocka upptagning: MK 5 Arbetsspindelns hål: 62 mm Pinolslag: 190 mm Längdmatning: ca 0,001-10 ställbar mm/varv Nwedpfxow Rkt Is Afksb Tvärmatning: ca 0,001-5 ställbar mm/varv Snabbmatning X-axel: upp till 5000 m/min Total effektbehov: 40 KVA Maskinvikt ca: 5,6 t Maskinens mått ca LxBxH: 4,0 x 2,0 x 1,9 m Inklusive tillbehör enligt foto

Skick: mycket bra (begagnad), Tillverkningsår: 1996, Funktionalitet: helt fungerande, Svingdiameter över bädd: 400 mm Svingdiameter över tvärslid: 220 mm Spetsavstånd: 1500 mm Spindelhål: 50 mm Varvtal: 12,5 – 3150 varv/min Effekt: 5,5 kW Strömbehov: 16 kVA Mått (L x B x H): 2900 x 1000 x 2200 mm Vikt ca 1600 kg Utrustning, tillbehör - 3-backig chuck, D200 mm - 4-positions verktygshållare - Följarställ - Motorbelastningsindikator - Snabbmatningar - Drivsystem med koppling - Spindelbroms - Bakre stänkskydd - Härdade och slipade styrbanor i perfekt skick Nwedpfoxiymtox Afkob - Fast lunett - Kylsystem - Dokumentation Maskinen är lite använd och i mycket gott skick. Inget längdmätarsystem är installerat.

Skick: mycket bra (begagnad), Tillverkningsår: 2012, Fyra-back chuck Fabrikat: Röhm Nwsdpfxjfklf Us Afkeb Diameter: 315 mm Bultcirkel: 120 mm Individuellt justerbara backar Centreringshål: 120 mm Gängstigning: 625/4 gängor/tum
