Bearbetningscentrum

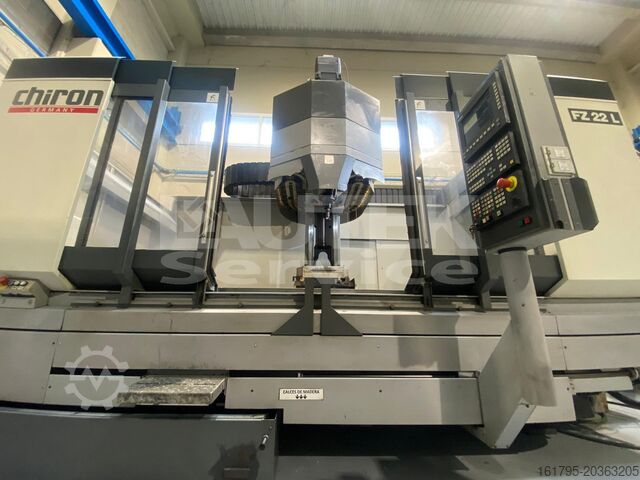

CHIRON FZ 22 L

Skick: begagnad, Maskinen har ett fel på huvudspindeln. CNC vertikalt bearbetningscenter CHIRON Typ FZ 22 L high speed Produktionscenter med CNC-styrsystem FANUC Series 21-M Fabr. nr. 179-98 Tillverkningsår 1999 Axelrörelser X: 2000 mm, Y: 520 mm, Z: 630 mm Bordstorlek 2700 x 570 mm Bordbelastning 525 kg (per meter) Verktygsfäste SK 40 (DIN 69871) Borrkapacitet 35 mm Gängkapacitet M27 Verktygsdiameter 75 mm Diameter vid fria platser 105 mm Verktygsbytestid, verktyg till verktyg 2,0 sek. Verktygsbytestid, spån till spån 4,8 sek. Redpfx Agoquhbgo Rep Avstånd spindelnäsa – bord 190 till 820 mm Spindelvarvtal max. 10 500 varv/min. Huvudspindeldrift max. 18,5 kW Elanslutning 400 Volt, 50 Hz, 32 kVA - Pendelbearbetning över 2 arbetsområden (avskiljarvägg saknas) - CNC-styrsystem FANUC Series 21-M - Verktygsväxlare för 40 verktyg - IKZ = intern kylvätskeförsörjning genom spindeln - Kapsling med skjutdörr - Indirekt mätgivarsystem - Kylvätskeenhet med spåntransportör vid sidan av - Elektroniskt handratt Transportmått för grundmaskinen L x B x H 4600 x 2470 x 2950 mm Maskinens vikt ca 7,5 ton Transportutrymme på lastbil L x B x H 12000 x 2470 x 2950 mm Transportvikt på lastbil ca 10 ton Vikt 7,2 ton Bra skick - maskinen har ett fel på huvudspindeln.

Tillverkningsår: 2001, Skick: begagnad, Bilder följer – maskinen är under översyn Tekniska data: - Rörelseväg X-axel: 7300 mm - Rörelseväg Y-axel: 1000 mm - Rörelseväg Z-axel: 650 mm - Vridningsvinkel A-axel: 0-90°, fritt programmerbar Rodpfx Agst Ea Tfs Rop - Vridningsvinkel C-axel: 0-355°, fritt programmerbar - Max bearbetningslängd utan ändbearbetning: 7300 mm - Max bearbetningslängd med ändbearbetning: 6980 mm - Verktygsväxlare med 10 platser samt en sågbladsposition - 9 materialklämmor - Verktygsfäste SK30 - 2-lagers bearbetning

Skick: bra (begagnad), Tillverkningsår: 1999, Funktionalitet: helt fungerande, rörelseavstånd X-axel: 2 600 mm, Y-axelns rörelse: 520 mm, rörelseavstånd Z-axel: 630 mm, Utrustning: spåntransportör, Långbädds-pendelbearbetning Styrsystem: 3-axlig CNC-banhstyrning Siemens 840 D (E305-1) TEKNISKA DATA Rsdpfx Agsxwwc Uj Rjp Arbetsområde X-axel 2600 mm Y-axel 520 mm Z-axel 630 mm Pendeldrift 2 x 860 mm Bordets uppspänningsyta 3440 x 570 mm Automatiskt verktygsväxlarsystem Antal verktyg 40 Verktygshållare (DIN 69871) SK 40 Verktygsväxlingstid 2,0 sek Max. drivkraft 18,5 kW Varvtalsområde upp till 10500 rpm UTRUSTNING / TILLBEHÖR  Automatiskt verktygsväxlarsystem ATC 40  Långdelsbearbetning / pendelbearbetning (mittskiljevägg saknas)  Stänkskydd med elektriskt säkrade skjutdörrar inkl. maskinbelysning  Kylvätskesystem med högtryckspump och pappersbandsfilter Behållarvolym 500 l, N-pump 200 l/min vid 1,5 bar HD-pump 50 l/min vid 20 bar, inkl. dubbelfilter  IKZ Intern kylmedelstillförsel genom spindeln  Spåntransportör med utmatningshöjd 1050 mm  Spolpistol  1 NC-rundbord med spännlucka  1 hydrauliskt mothåll  1 uppspänningsbrygga  Elektroniskt handhjul  Installationsdelar  Dokumentation

Tillverkningsår: 1988, Skick: färdig att användas (begagnad), Rörelsebanor X/Y/Z: ca 1600mm/400mm/425mm, Bordsdimensioner X/Y: 1500mm/400mm, Verktygsinfästning: SK40, Antal verktygsplatser: 20, Spindelvarvtal: 5000 varv/min, Maskinmått X/Y/Z: ca 4000mm/2500mm/2900mm, Vikt: ca 7000kg, Styrsystem: Siemens Sinumerik System 3, Drifttimmar: ca 19855h. Inkluderar ca 12 verktygshållare. Dokumentation finns tillgänglig. En visning på plats är möjlig. Rodpfx Aswaa Inog Rop

Skick: bra (begagnad), Tillverkningsår: 2000, Högpresterande CNC-vertikalt bearbetningscenter med SIEMENS 840 D, dubbla palettväxlare, IKZ, linjärstyrningar och 30-positions verktygsmagasin Bordstorlek 2 x 1000 x 450 mm Verktygsfäste DIN 69871 ISO 40 Rörelseområde X-axel 1100 mm Y-axel 500 mm Z-axel 640 mm Varvtalsområde 50 – 10 000 varv/min Bordslast 600 kg Matningsområde X/Y/Z, steglöst - 10 000 mm/min Snabbgång i alla axlar 30 m/min Drivkraft 18,5 kW Maskinmått L x B x H ca 3605 x 3041 x 3220 mm Vikt ca 6 700 kg Utrustning / Särskilda egenskaper: • CNC-bananstyrning SIEMENS 840 D • Dubbla palettväxlare Rsdpfx Agjd I R E Ne Rep • 30-positions verktygsmagasin • Helinkapslad kabin med skyddsdörrar, elektriskt säkrad • Hög varvtal upp till 10 000 varv/min och drivkraft på 18,5 kW • Linjärstyrningar med dubbla rullåterströmningsskor för jämn upptagning av höga moment i alla riktningar • Kulskruvar i samtliga tre axlar • Hela maskinbädden gjord av Meehanit-gjutjärn för precision, styvhet och vibrationsdämpning • Verktygsfäste DIN 69871, ISO 40 • Gångjärnsspåntransportör med integrerat kylsystem • Förberedd för 4:e axel • CE-godkänd Siegfried Volz Verktygsmaskiner Rüschebrinkstr. 151-153 D - 44143 Dortmund - Wambel

Skick: begagnad, Tillverkningsår: 2005, rörelseavstånd X-axel: 1 020 mm, Y-axelns rörelse: 560 mm, rörelseavstånd Z-axel: 600 mm, kontrollermodell: Heidenhain iTNC 530, total höjd: 2 770 mm, total längd: 3 300 mm, total bredd: 2 687 mm, Micron VCE 1000 Pro är ett kraftfullt och precist CNC-bearbetningscenter för krävande fräsuppgifter. Med rörelsebanor på 1020 x 560 x 600 mm erbjuder den flexibel bearbetning av medelstora arbetsstycken. Maskinen är utrustad med Heidenhain iTNC 530 styrsystem, ISO-40 verktygskona och en spindelvarvtal på upp till 10.000 varv/min, idealiskt för exakt höghastighetsbearbetning. Det robusta bordet med T-spårsyta på 1000 x 560 mm klarar arbetsstycken upp till 1350 kg. Utrustad med spånavskiljare, kylvätskepump och en motoreffekt på 18,5 kW erbjuder VCE 1000 Pro en tillförlitlig kombination av kraft och precision. Rodpfx Aoxyig Rog Rep

Skick: bra (begagnad), Tillverkningsår: 1999, Sågbladsdiameter 450 mm Skärdiameter 150 mm Möjliga sågbladsdiametrar: 400 + 370 mm Sågbladsborrning 50 mm Steglös sågmatning ca. 0 - 1000 mm/min Rjdpfx Agoxqrdms Rep Snabbåtergång 3300 mm/min Bord vridbart + / - 90 grader Skärhastighet 7 - 43 m/min Totalt effektbehov 4 kW Maskinvikt ca. 1050 kg Maskinmått 1020 x 1350 x 2000 mm Halvautomatisk kallcirkelsåg Fabr. Kaltenbach, Typ KKS450H, med SPS-styrning Siemens S7 för skärhastighet och sågbladshöjd, inmatningsrullbana, utmatningsrullbanor med handvev samt fjärrkontroll och digital display. Observera att mätsystemet är mycket användbart och var dyrt, därför ger det ett mervärde till maskinen. Detta är en begagnad maskin, därför säljs den utan någon som helst garanti. LAGERFÖRANDE ÅTERFÖRSÄLJARE MED UTSTÄLLNINGSHALL PÅ 1600 m²

Skick: begagnad, Tillverkningsår: 2005, Svarvdiameter 275 mm Svarvlängd 900 mm Styrsystem TRAUB TX8i Spindelgenomgång 65 mm Drivkraft 100% insats 25,20 kW Drivkraft 40% insats 30,20 kW Vridmoment vid 40%/100% insats 180 / 135 Nm Spindelvarvtal – steglöst 1 - 5.000 varv/min Spindeldiameter i främre lagret 110 mm C-axel 1 - 500 varv/min Redpfx Agow E Nnbe Rsp Verktygsrevolver nr. 1 X-axel 290 mm Y-axel 165 mm Z-axel 600/950 mm B-axel 360° Snabbmatning X/Y/Z 18 / 18 / 30 m/min Matkraft X/Y/Z 10 / 10 / 7 kN Antal verktyg 2x2 + 2x2 Antal drivna verktyg 2x2 + 2x2 st Verktygsvarvtal 8.000 / 2.000 varv/min Drivkraft 25% insats 5,80 kW Vridmoment vid 25% insats 4x18,6 / 4x74 Nm Verktygsfäste TRAUB Ø60 Verktygsrevolver nr. 2 / nr. 3 / nr. 4 X-axel 170 mm Z-axel 600/950 mm Y-axel +/- 60 mm Snabbmatning X/Y/Z 18 / 15 / 30 m/min Matkraft X/Y/Z 10 / 10 / 7 kN Verktygsrevolver – antal stationer 10 Antal drivna verktyg 10 st Verktygsvarvtal 1 - 6.000 varv/min Drivkraft 25% insats 5,80 kW Vridmoment vid 25% insats 18,60 Nm Verktygsfäste DIN 69880 Ø40x63 Stångladdningsmagasin DNH61 / 3000 Stånglängd 1.000 – 3.200 mm Stångdiameter 18 – 63 mm Sexkant max. 45 mm Totalt effektbehov 95,00 kW Maskinens vikt ca 16,00 t Platsbehov ca 10,00 x 3,50 x H3,00 m Med TRAUB TX 8i styrning, huvud- och motspindel med C-axel, 3 st revolververktygshållare, 1 st vertikalverktygshållare med B-axel, utsug, spåntransportör, kylvätskesystem med koalescensavskiljare. Stångladdare TRAUB Stamag DNH61 / 3000 2 st 3-backschuckar SMW KNCS-N 170-43 2 st spännchuckar HAINBUCH Spanntop 40 st olika odrivna verktygshållare 6 st olika drivna verktygshållare Reservdelspaket Maskinen kan ses under spänning.

Skick: färdig att användas (begagnad), Tillverkningsår: 2002, Tekniska detaljer: X-axel rörelse: 1 250 mm Y-axel rörelse: 710 mm Z-axel rörelse: 710 mm Bordyta: 1 500 x 800 mm Rjdpfx Asxq S Ncog Rop Bordbelastning: 800 kg Varvtal: 12 000 1/min Spindelmotor: 15 / 10 kW Styrsystem: iTNC HEIDENHAIN Spindelupptagning: SK 40 Verktygsväxlare: 40 positioner Ansluten effekt: 44 kVA Maskinvikt ca: 10 t Platsbehov ca: 3,5 x 2,65 x 2,65 m 5-axligt simultant bearbetningscenter, B-axel (-120° / +30°), NC rundbord integrerat i fast bord, direkt mätsystem, 3D-mätspets, intern kylning 20 bar, 600 l, spolpistol, spåntransportör, ca 44 973 drifttimmar / 20 542 spindeltimmar

Skick: färdig att användas (begagnad), Tillverkningsår: 1993, Cirkulerande diameter 1400 mm Planskivans diameter 1500 mm Styrsystem Sinumerik 850T Arbetshöjd 1400 mm Rsdpfjvxa Tpsx Ag Rep Verktygsväxlare 12 st. Arbetsstyckets vikt 5 ton TILLVERKNINGSÅR: 1993 Mekanisk översyn: 2010
