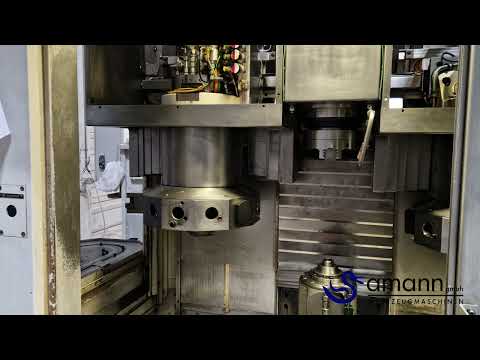

Vertikal svarv

EMAG VTC 250 DUO

Skick: begagnad, Tillverkningsår: 2005,

Skick: begagnad, Tillverkningsår: 2022, styrtillverkare: Sonstige, kontrollermodell: Brother C00, Beskrivning: Huvudspindel: Teknologi: Direktdrift Varvtal: 10 000 varv/min Effekt (max.): 26,2 kW Vridmoment (max.): 92 Nm Verktygsfäste: BBT 30 Arbetsbord: Fastspänningsyta: 800 x 400 mm Max. bordbelastning: 250 kg Allmänt: Verktygsmagasin: 21 stationer Snabbmatning X/Y/Z: 50/50/56 m/min Utrustning/Tillbehör: Itodpfxsylrn As Akaji Spånhantering: Spåntransportör Kylvätskehantering: Minimummängdssmörjning (IKZ), fabrikat Lubrix V5 4:e axel: Lehmann EA-510 med mothåll Arbetsstyckefastspänning: Hydraulisk, 80–210 bar Kontroll av uppspänning: Pneumatisk Automationsberedskap I: automatiska arbetsutrymmedörrar (elektrisk) Automationsberedskap II: robotinterface Oljedimavskiljare: Mekanisk separator, fabrikat Sara UC1 SD Stativhöjning: 150 mm Inställningsdrift: Elektroniskt handratt Ytterligare utrustning: Trafostation

Skick: begagnad, Tillverkningsår: 2003, Chuckdiameter: 250 mm Max arbetsstyckediameter: 140 mm Max arbetsstyckslängd: 700 mm Huvudspindeleffekt (40% ED): 38 kW Max huvudspindelvarvtal: 4 000 varv/min Snabbgångshastighet X / Z: 30 / 40 m/min Verktygshållare: 3 st skivrevolver med upp till 11 drivna verktyg vardera, alternativt ändbearbetningsrevolver Ijdpfx Aeydfpkskajti

Skick: färdig att användas (begagnad), Tillverkningsår: 2005, Funktionalitet: helt fungerande, rörelseavstånd X-axel: 300 mm, rörelseavstånd Z-axel: 700 mm, svarvdiameter: 140 mm, svarvhöjd: 380 mm, svarvdiameter över slädens bädd: 250 mm, TEKNISKA DETALJER Svarvdia: 140 mm Max svingdia: 250 mm Svarvhöjd: 380 mm Rörelsebanor Rörelse X-axel: 300 mm Rörelse Z-axel: 700 mm Spindel Isdpfowyvg Tox Akajti Spindelvarvtal: 1 - 6 000 varv/min Drivkraft 40 % intermittens: 38,00 kW Spindelhuvud: DIN 55026 - storlek 6 Spindeldiameter (främre lager): 110 mm Matning & snabbmatning Matning X-axel: 1 - 30 000 mm/min Snabbmatning X-axel: 30,00 m/min Matningskraft X-axel: 9 000 N Matning Z-axel: 1 - 40 000 mm/min Snabbmatning Z-axel: 40,00 m/min Matningskraft Z-axel: 10 000 N Verktyg Antal verktyg revolver 1: 11 Antal verktyg revolver 2: 11 Verktygshållare: VDI 40 MASKINDETALJER Styrsystem: SINUMERIK 840D Totalt effektbehov: 70,00 kW Maskinvikt: ca 22,00 t Utrymmesbehov: ca 5,80 x 8,60 x H3,80 m UTRUSTNING Spåntransportör Utsugsanläggning In- och utmatning Vändgripare

Skick: begagnad, Tillverkningsår: 2000, Slipdiameter 360 mm Sliplängd 1600 mm Centrumhöjd 180 mm Invändig diameter 0 mm Slipdjup 0 mm Rundslipsdiameter 0 mm Totalt effektbehov 40 kW Maskinvikt ca. 10000 kg Platsbehov ca. m KARSTENS Universal "CNC" ut- och invändig rund- samt planslipmaskin med möjlighet för flerkants-, ojämn (excenter), polygon- och gängslipning BWO CNC-styrning typ 900 C, typ K 51 - 1500 Tillverkningsår 2000 Fabriksnr. 99 033 Centrumhöjd 180 mm Avstånd mellan spetsar / sliplängd 1.700/1.600 mm Max. arbetsviktsstycke mellan spetsar 250 kg Utgångsslipning: Slipdiameter ca 5 - 360 mm Slipstenskiva mått: diameter x bredd x hål 500 x 100 x 127 mm Slipspindelvarvtal (35 m/s / 50 m/s) 1.900 / 2.200 varv/min Drivkraft ute//plan/inne 7,5 / 7,5 / 4,0 kW Slipspindelstock, 3 positioner Vridintervall B-axel 240 / 17,5 ° X-axel / matarbord 360 mm Slipbordsmatning 0,001 – 125 mm/min Iodst Hw Rdspfx Akaoti Arbetsstycksspindel varvtal steglöst reglerbar 1 – 1.000 varv/min C-axel spindelupptagning / borrning 24 mm MK 4 Bordshastighet (Z-axel) 0,01 – 10 m/min Total motoreffekt 40 kW - 400 V - 50 Hz Vikt ca. 10 000 kg Tillbehör / extra utrustning: Universell CNC-rundslipmaskin för nästan alla slipuppgifter, särskilt även för ojämn-/excenter-/kamformslipning och polygonslipning, samt för planslipning av flerkantiga arbetsstycken och till och med gängslipning med anpassade slipstenskivsprofiler möjligt. Fritt programmerbar BWO CNC-styrning med många underprogram och enkel parameterinmatning. Möjlighet att slipa flera diametrar i en uppspänning. • B-axel med tre slipspindlar, en med provtagningsutrustning MOVOMATIC • MOVOMATIC pneumatisk diametermätsond CR 60 för montering på slipbordet, styrdon typ ES 400 • MPM slipskivbalanseringsutrustning, rakställare med diamantduk på bordet monterad, driven diamantkivavriktare • Arbetsstycksspindelstock pneumatisk förskjutbar, hydraulisk motspets med justerbar pinol • diverse tillbehör, dock utan kylmedelsanläggning Skick: bra till mycket bra – kan visas i drift Idealisk maskin för spindeltillverkning, etc. Leverans: från lager här - enligt visning Betalning: netto, efter fakturamottagande

Skick: färdig att användas (begagnad), Tillverkningsår: 2005, Funktionalitet: helt fungerande, rörelseavstånd X-axel: 300 mm, rörelseavstånd Z-axel: 700 mm, svarvdiameter: 140 mm, svarvhöjd: 380 mm, svarvdiameter över slädens bädd: 250 mm, TEKNISKA DETALJER Svarvdia: 140 mm Max svingdia: 250 mm Svarvhöjd: 380 mm Rörelsebanor Rörelse X-axel: 300 mm Rörelse Z-axel: 700 mm Ijdpfx Asxf A Npokasti Spindel Spindelvarvtal: 1 - 6 000 varv/min Drivkraft 40 % intermittens: 38,00 kW Spindelhuvud: DIN 55026 - storlek 6 Spindeldiameter (främre lager): 110 mm Matning & snabbmatning Matning X-axel: 1 - 30 000 mm/min Snabbmatning X-axel: 30,00 m/min Matningskraft X-axel: 9 000 N Matning Z-axel: 1 - 40 000 mm/min Snabbmatning Z-axel: 40,00 m/min Matningskraft Z-axel: 10 000 N Verktyg Antal verktyg revolver 1: 11 Antal verktyg revolver 2: 11 Verktygshållare: VDI 40 MASKINDETALJER Styrsystem: SINUMERIK 840D Totalt effektbehov: 70,00 kW Maskinvikt: ca 22,00 t Utrymmesbehov: ca 5,80 x 8,60 x H3,80 m UTRUSTNING Spåntransportör Utsugsanläggning In- och utmatning Vändgripare

Skick: begagnad, rörelseavstånd X-axel: 7 000 mm, Y-axelns rörelse: 4 000 mm, rörelseavstånd Z-axel: 900 mm, spindelhastighet (max): 1 200 varv/min, matningshastighet X-axeln: 900 m/min,

Skick: begagnad, Tillverkningsår: 2004, Slipdiameter 250 mm Sliplängd 650 mm Spetshöjd 125 mm Maskinen säljs med service och ny geometri Ijdpfx Aksywntyoasti Drifttimmar hittills 12 260 Dubbelspets med finjustering Slipslidade huvud justerbar med 5° Hirt-kuggning Pappersbandsfilter Marposs mätutrustning Utrustning för invändig slipning

Skick: bra (begagnad), Tillverkningsår: 1999, rörelseavstånd X-axel: 3 000 mm, Y-axelns rörelse: 2 500 mm, rörelseavstånd Z-axel: 1 150 mm,

Skick: bra (begagnad), Tillverkningsår: 1995, Funktionalitet: helt fungerande, rörelseavstånd X-axel: 10 000 mm, Y-axelns rörelse: 1 500 mm, rörelseavstånd Z-axel: 3 000 mm, - CNC-styrsystem Heidenhain TNC 415B - Styrt 2-axligt NC-fräshuvud 2,5° - Kylvätskesystem Itsdpfjwrzkzsx Akaji Maskinen säljs utan plattfältet Tillbehör: ca. 20 st. verktygshållare DIN2080 med dragbult DIN69872 Diverse reservdelar såsom koniska kugghjul för fräshuvudet och kulskruv för X-axeln. Tekniska data / technical details: Rörelseväg X längs / X-travel longitudinal 10000 mm Rörelseväg Y tvärs / Y-travel cross 1500 mm Rörelseväg Z vertikalt / Z-travel vertical 3000 mm Verktygsskaft / spindle taper SK50 Varvtalsområde (2-stegat) / spindle speed (2-steps) 35-3000 rpm Matning / infeed 6-10000 mm/min Snabbgång X,Y,Z / rapid feed X,Y,Z 10, 15, 10 m/min Drivmotor huvuddrift 100%ED / main motor drive capacity 100%ED 37 kW Maskinens vikt ca. / weight 39300 kg Tekniska data, tillbehör och maskinbeskrivning är vägledande - Technical data, accessories and description of the machine are not binding.
