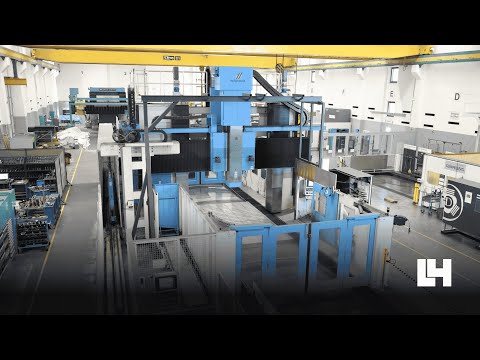

Portalfräsmaskin

HEYLIGENSTAEDT Heynumill Ecoflex

Skick: begagnad, Tillverkningsår: 2010, Tekniska detaljer: Cjdjway I Uepfx Adiohf x-rörelse: 6500/13500 mm y-rörelse: 4000 mm z-rörelse: 1500 mm w-axel: 2250 mm Bordsyta: 5500/12500 x 3000 mm Max. arbetsstyckets vikt: 50.000/75.000 kg Stöthammarens dimensioner: 520 x 625 mm Frässpindelmotoreffekt: 67,4 (S1/100%) kW Vridmoment vid spindeln: 2900 Nm Verktygshållare: DIN 69893 HSK-A 100 Spindelvarvtalsområde: 1 - 1000 / 5 - 5000 varv/min Matningshastighet: 1 - 24.000 mm/min w-axel: 1 - 6000 mm/min Genomgång mellan stativ: 3500 mm Genomgångshöjd: 3000 mm Total effektbehov: 120 kW Maskinens vikt ca: 250 t Utrymmesbehov ca: 29,5 x 9,5 x 8,2 m med CNC SIEMENS 840 D automatisk verktygsmagasin för 212 verktygsplatser automatisk fräshuvudmagasin för 6 fräshuvuden 1 bearbetningsmodul - rak - 67 kW, 2900 Nm, 5000 varv/min, HSK-A 100 2 bearbetningsmodul - rak, förlängd - 40 kW, 1700 Nm, 5000 varv/min, HSK-A 100 3 bearbetningsmodul - vinkel BM, förlängd - 40 kW, 4000 varv/min, 1800 Nm, HSK-A 100 4 bearbetningsmodul - vinkel BM - 67 kW, 4000 varv/min, 2900 Nm, 360 x 1°, HSK-A 100 5 bearbetningsmodul - vinkel BM - 67 kW, 4000 varv/min, 2900 Nm, 360 x 1°, HSK-A 100 6 bearbetningsmodul - universalindex BM - 40 kW, 4000 varv/min, 2100 Nm, C-axel 360 x 1°, B-axel +/- 110 x 1°, HSK-A 100 Kylmedelsanläggning, spånborttagare

Skick: helrenoverad (begagnad), Tillverkningsår: 2017, Funktionalitet: helt fungerande, slipskivans bredd: 150 mm, slipskivans diameter: 305 mm, år för senaste översyn: 2025, Slipskiva Ø 305x150 mm, arbetsstyckets diameter 1–40 mm. Maskin för insticks- och genomgående slipning, SPS-styrning, kylvätskessystem, härdade och slipade gejdrar, slip- och regeldocka med hydrauliskt glidlager via trepunktslagring, hydrauliskt justerbara avdragare för slip- och regelskiva, regelskivdrift justerbar via DS-motor, ny elinstallation tysk standard med Siemens-komponenter, Siemens styrsystem S7. Codpfxswi H Uae Adiohf

Skick: mycket bra (begagnad), Tillverkningsår: 1998, Styrsystem Heidenhain TNC 426 Rörelsevägar X/Y/Z: 600/450/450 mm Spindelvarvtal 10 000 varv/min Verktygsmagasin för 30 verktyg, SK 40 Codpfowhrfzjx Adijhf

Skick: begagnad, TEKNISKA DATA SPINDLAR - Antal spindlar: 6 - Stånggenomgång: 40 [mm] - Varvtal: 7 000 [varv/min] - Spindeleffekt: 13 / 24 [kW] STYRDA AXLAR: 27 - Slädenhet 1.1: X- och Z-axel CNC-styrda - Slädenhet 1.2: X- och Z-axel CNC-styrda - Slädenhet 2.1: X- och Z-axel CNC-styrda - Slädenhet 2.2: X- och Z-axel CNC-styrda - Slädenhet 3.1: X- och Z-axel CNC-styrda - Slädenhet 3.2: Z-axel CNC-styrd - Slädenhet 4.1: X- och Z-axel CNC-styrda - Slädenhet 4.2: Z-axel CNC-styrd - Slädenhet 5.1: X- och Z-axel CNC-styrda - Slädenhet 5.2: Z-axel CNC-styrd - Slädenhet 6.1: Z-axel CNC-styrd + SCARA-axel - Slädenhet 6.2: X- och Z-axel CNC-styrda - Slädenhet 6.3: X-axel CNC-styrd ELFÖRSÖRJNING - Spänning: 400 [V] - Frekvens: 50 [Hz] - Installerad effekt: 65 [kW] VIKT OCH MÅTT - Utrymmesbehov: 3329 x 2032 [mm] - Höjd: 2654 [mm] - Vikt: 7100 [kg] DRIFTTID - Drifttimmar: 45965 [tim] - Produktionstimmar: 19065 [tim] TILLBEHÖR - CNC Siemens 840D (PL) Dual NCU - 2 CNC-paneler - 6 stycken TOPLUS-collet-mottagare med integrerat anslag - 1 motspindel på position 6.1 - Spännenhet på motspindel: Röhm chuck KFD-HS 110/3 - Invändig kylning på motspindel - CNC-optioner motspindel / flerhörnsenhet Chjdpfeuhantox Adiof - Bakre bearbetningssystem på släde 6.2: 3x fast - Förberett för 2 extra operationer med elektronisk axel på position 1.2.3 - Förberett för 2 extra operationer med elektronisk axel på position 4.5.6 - STAUBLI robot typ TX60 (6 axlar) - Robotgripare yttre dubbelgrepp typ PZN50 - Svängbar platta (4 positioner) - Kylmedelstank KNOLL med ledad spånborttagare, 2 HP-pumpar 40 [bar] - Oljedimavskiljningssystem Büschel - Kylanläggning RIEDEL - ARTIS-förberedelse

Skick: begagnad, Tillverkningsår: 1953, Svarvningslängd / mm Svarvningsdiameter över plattan // mm Planskivans diameter / mm Planskivans diameter: ca 3600 mm Spetshöjd över plattan: ca 1500 mm Chjdpfx Asua Iw Tjdiof Svarvningsdiameter över plattan: 2600 mm Svarvningsdiameter i groppen: 3600 mm Svarvningsdiameter över bädden: 1300 mm Svarvningslängd: ca 2400 mm Max. arbetsstycksvikt: 22 000 kg Max. vridmoment vid planskiva: 5000 mkg Plan-/drivskivans tandkrans delningsdiameter: 1900 mm Huvudspindelhål: 120 mm Varvtalsområde normal: 0,71–35,5 varv/min förhöjt: 1–50 varv/min förhöjt: 1,4–71 varv/min Total effekt: 38 kW Totalvikt: ca 42,5 ton

Skick: bra (begagnad), Tillverkningsår: 1995, maskin-/fordonsnummer: 9518 202-5, Erbjudande 24361 Tekniska data: - 3 individuellt motoriserade drivrullar, manuell + styrd manövrering - Max. vridmoment per rulle: 1600 Nm - Slaglängd på böjvalsen X-axel ca: 265 mm - Sidoförskjutning av underrullar: 200 – 1000 mm - Axeldiameter: 105 mm - Valssdiameter upp till ca: 260 mm - Användbar längd på standardaxlar: ca 300 mm - Steglös rotationshastighet på axlar: 1 – 22 varv/min - Bockningskapacitet t.ex.: - Rundrör 1" Ø 350 mm - Rundrör 4" Ø 2000 mm - Plattjärn 300 x 15 Ø 600 mm - Drivning för valsar: 400 V / 3 x 1,1 kW - Hydrauldrivning: 400 V / 3 kW - Vikt ca: 1200 kg - Vikt tillbehör ca: ... kg - Utrymmesbehov ca: B 1250 x H 1400 x D 1700 mm - Utrustad med: - PC 100 styrsystem i separat manöverpanel - Sidoinställbara rätrullar, både horisontellt och vertikalt Cedpfx Aot Nfv Tedishf - Standardvalsset för platt- och vinkelmaterial - Rörvalsset för stål och plast

Skick: bra (begagnad), Tillverkningsår: 1990, CNC rundslipmaskin Fabrikat: TSCHUDIN Typ: HTG 22 - 862, Årsmodell: 1990 med MARPOSS E14 styrning och mätsystem E5. Centrumavstånd: 650 mm Centrumhöjd: 100 mm Sliplängd: 620 mm Vikt: ca 4 500 kg Ytterligare data finns i: TEKNISKT DATABLAD Levereras med många slipskivor och hållare. Fullständig maskindokumentation finns tillgänglig. Chjdpjid Aphsfx Adijf Maskinen finns på lager.

Skick: begagnad, Verktygshållarupptagning typ: HSK-A 100 Verktygsupptagning typ: Wohlhaupter Chsdpfxog Nqlio Adiof Verktygsupptagning typ: Finbearbetningsverktyg/utspänningshuvud för precisionssvarvning Stort urval av Wohlhaupter HSK-A 100 verktygshållare, utspänningshuvuden, adaptrar och förlängningar till salu. Stycklista med priser skickas på begäran.

Skick: begagnad, maskin-/fordonsnummer: 0001210226, Modellbordstorlek: 236 x 460 mm Arbetsbordstorlek: 200 x 500 mm Arbetsområde längd: 300 mm Arbetsområde tvärs: 160 mm Spindelvarvtal: 1900 - 15000 rpm Fräsförhållande: 1 : 1 105x165/1 : 5 44 x 80 mm Platsbehov: 800 x 900 x 1250 mm Chedpebv S Elefx Adijf Vikt: 340 kg

Skick: begagnad, Tillverkningsår: 2001, Huvudcirkeldiameter 1000 mm Fotcirkeldiameter 50 mm Modul - max. 18 mm Modul - min. 1 mm Hjuldia­meter - max. 1000 mm Hjulbredd 630 mm Profilhöjd max. 41 mm Snedställningsvinkel (vänster/höger) max. 45° Borddiameter 720 mm Bordbelastning max. 1500 kg Slip­skiv­diameter min./max. 180 / 400 mm Slipskivebredd 60 (45/30) mm Slipspindelvarvtal 0 - 3100 varv/min Chodpfx Adewp S Thoijf Total anslutningseffekt 30 kVa
