Rörbockningsmaskin

TUBEND PB 34

Skick: ny, Tillverkningsår: 2026, Borr- och fräsautomat Kudu med CNC-styrning och verktygsväxlare (3-axlig) Gisdpfx Aajfu Ivzegew Borr- och fräsautomat med förflyttningsbar bearbetningsenhet – bordet står stilla, borrhuvudet rör sig. Maskinen kan användas både manuellt och helautomatiskt. Efter varje borrning förflyttar sig bearbetningsenheten automatiskt i X- och Y-axeln till nästa borrposition. Enkel användning. Dataöverföring till maskinstyrningen kan ske via DXF-/DWG-filer från en programmeringsstation. Alternativt kan maskinen programmeras direkt via styrpanelen. Maskinen är mycket robust och byggd av beprövade maskinkomponenter. Tekniska data: • Mätningslängd: 6 000 mm • Total längd: 8 050 mm • Stabil maskinram • Varvtal borrhuvud: upp till 2 500 varv/min (standardutförande), levereras med anpassat varvtal för ert användningsområde • Verktygsupptagning: SK 40 • Drivning av X-, Y- och Z-axeln med servomotorer • Snabbmatning X-axel: 20 m/min • Snabbmatning Y-axel: 5 m/min • Avstånd mellan bordets ovankant och verktygshållarens underkant: 400 mm • Bordbredd: 480 mm • Arbets­höjd: 1 050 mm • Borrdiameter: 3 till 30 mm i stål 50 (beroende på verktyg) • Gängskärning: M4–M30 (med kompensationschuck) • Bearbetningslängd i Y-axeln: 300 mm • Tolerans X-axel: ±0,1 mm • Tolerans Y-axel: 0,06 mm • Tolerans Z-axel: 0,06 mm • Borrmotoreffekt: 5,5 kW • Vikt: 2 300 kg • Maskinens mått: 8 050 mm x 3 000 mm x 2 388 mm (se layoutplan) • Elanslutning: 32 A • Luftanslutning: 8 bar • Säkring fram via ljusridå • Säkerhetsstängsel baktill • Styrning via 21,5" touchskärm, förstärkt frontglas • Enkel programmering direkt vid maskinen • Fräsning av långhål och cirklar • Smörjning med minimalsmörjningssystem • Utan materialspännjärn • Fjärrsupport via Teamviewer möjlig (LAN-interface) • Verktygsminne för borrar med mått och varvtal • Simulering av arbetssekvenser • Digitalt handratt Era fördelar • Arbetsstyckets yta skonas • Överskådligt grafiskt gränssnitt • Bearbetning direkt vid arbetsstyckets ände utan problem • 50% platsbesparing jämfört med längsgående bearbetning • Spån uppsamlas i spåntråg • Mycket enkel programmering och användning • Minimalt smörjningssystem som standard • Programmeringsfel utesluts genom CAD/CAM Ni är alltid välkomna att besöka vår tillverkning/demohall för att se önskad maskin. Kontakta oss gärna för bokning. Vi ser fram emot ert meddelande! Plantec Maschinen GmbH

Skick: ny, Tillverkningsår: 2026, Oavsett vilket jobb du behöver kapa, är A700 den enda såg du någonsin kommer att behöva. Med den största kapaciteten i sin klass och ett enormt geringsområde på ±75º, är den konstruerad för avancerad vinkelskärning utan att kompromissa på storleken av aluminiumprofiler som ska sågas. Lämplig för buntkapning av flera profiler samtidigt med hög precision. Snabb aluminiumprocessning med precision tack vare PLC-styrd matning. Pneumatiskt manövrerat skyddslock som öppnas och stängs med enkel knapptryckning för full tillgång till sågordet. Säkerhetsbrytare som avaktiverar sågningen när skyddet lyfts. Valfri CNC-styrd geringsvinkelpositionering med touchskärm. • Ø700 mm TCT-sågklinga med 4 kW drivmotor • AS / NZS 4024:2014 säkerhetsstandard, tvåhandsmanövrerad kapning • Överhängande skyddslock med säkerhetstunnlar, 900 mm på vardera sidan av sågen • Skyddslocket kan lyftas pneumatiskt med ett enkelt knapptryck • Säkerhetsbrytare som stoppar sågdriften vid uppfällt skydd • 2x vertikala och valfria 2x horisontella spännare med justerbart spänningstryck Gedpfx Aomb U Tuoagsiw • Gering ±75° med låspinnar vid 0°, ±15°, ±22,5°, ±30°, ±45°, ±60°, ±75° • Spray-dimsmörjning av sågklingan • Tryckluftspistol och LED-belysning inuti maskinen • 2x Ø100 mm anslutningar för spånsug • Valfri 2,2 kW spånutsug • Valfritt automatiserat geringskontrollsystem Särskilt lämplig för: • Volymtillverkning av aluminium • Produktion av geringskapade aluminiumkonstruktioner • Tillverkning av fönster och dörrar • Produktion av persienner, solskydd och möbler • Tillverkning av svetsade aluminiumkonstruktioner • Produktion av aluminiumfasader

Skick: ny, Tillverkningsår: 2025, Rördiameter 48,3 mm Väggtjocklek 3,25 mm Böjningsradie min./max. 180 mm Böjhastighet 20°/sek Totalt effektbehov 2,4 kW Maskinvikt ca. 700 kg Utrymmesbehov ca. 3880 x 800 x 1250 mm TUBOMAT komplett system – längd 3000 mm Standardutrustning Bockning • Elektronisk Siemens SIMATIC-styrning • Funktionsval och manövrering via 4,3 tums touchpanel • Fyrfaldigt förval av bockningsvinklar eller programmerbart läge • 80 minnesplatser för upp till 10 set • Mål–faktisk-värde-indikering för bockningsvinkel • Kompakt, framskjuten bockningshuvud • Optimerat verktygskoncept • Hydraulisk bockdrift, manövrering med beprövat manöverhandtag • Hydraulisk rörklämning • Hydraulisk styrning av mothåll • Hydraulisk utdragning av bockdorn • Maskinen är mobil Sågenhet för optimala rätvinkliga snitt • Visualisering av sågposition med linjelaser • Uppfällbart sågskydd • Justerbar sågmatare Gradenhet för invändig och utvändig gradning Universell grundhållare som drivningsenhet för monteringssats où • Med svänganordning för bästa åtkomlighet inkl. tillval: - Inkl. vardera 6 stycken längd- och vinkelanslag – längd 3000 mm - 2-axlig positionsvisning för längd och vridning (visas i touchpanel) – längd 3000 mm - Tidig utdragning av bockdorn för optimerad bågkvalitet • För användning med kulbockdorn • Dorn dras automatiskt under bockningsprocessen • Inställning av utdragsvinkel steglöst programmerbar upp till 10° - Automatisk dornsmörjning som oljeminimumsmörjning - TUBOLUB Z-M (5 liter/förpackning) för minimumsmörjning - Gränssnitt för nätverksanslutning och dataimport från PIPEFAB - Monteringsenhet för skärringsmontering med mätsystem (automatisk tryckinställning) - Mjukvara – rörbockningsprogram PIPEFAB 4.0 BE Basic paket Gijdpfx Ajxcuicjagjw • Oracle Express databas för enkelarbetsplats • Skapande av isometrier (enskilt rör) • ConCSVImp – gränssnitt för import av CSV-format • Beräkning av bockdata med hänsyn till återfjädring, utsträckning och uppfjädring • Kontroll av klämlängder, start- och slutlängder • Utskrift av bockningsdata • BendSim – bockningssimulering och grafisk presentation via parametrisk verktygslayout • BendCon – generering och överföring av NC-bockdata till TUBOMAT - IsoTools – 3D-visualisering, märkverktyg - ConSTEP – gränssnitt för import i STEP-format - Verktygshållare - Bockningsverktyg bestående av bockrulle, klämstycke och mothåll (fast) - Bockdorn 3000 mm för stålrör, version med smörjkanal för oljeminimumsmörjning - Förmonteringsstos - Mottrycksplattor för skärringsförmontering med automatisk tryckinställning till stål- och rostfria rör - Driftsättning - Förpackningskostnader

Skick: mycket bra (begagnad), Motoriserad svetspelare 3x3 med rörelsestyrning via manöverlåda. Användbar kapacitet: 3x3 m Gsdpfx Aou Afttoagjiw Trådbobinhållare Lincoln Idealarc DC-1000 pulverdsvetsutrustning med brännare och flusstrådshållare + Lincoln NA-3N reglerpanel för ampere- och voltjustering. Driftfaktor för pulversvetsning: 1000 ampere vid 100%. Idealarc® DC-1000 pulverdsvets Inspänning: 230/460 V Ingångsström: 193/96,5A Spänningsfrekvens: 60 Hz Fas: 3 Strömförsörjning: 230/460/3/60 Driftsläge: CC/CV Utgångsspann: 150-1300A DC, 16-46V Polaritet: DC Nominell effekt: 1000A/44V/100%

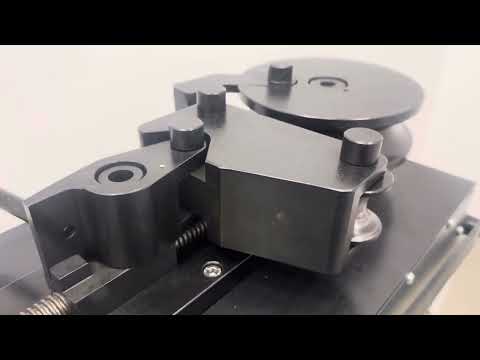

Skick: ny, Tillverkningsår: 2025, DEN PRAKTISKA MANUELLA BÖJNINGSANORDNINGEN: Godpfxsng Amke Aagsiw Den kompakta, mobila konstruktionen möjliggör exakt och upprepningsbar bockning i skruvstycke. Driften sker via ett inskruvningsbart handtag. En låsbar inställningsring säkerställer upprepningsbar bockning. Utbytet av de instickbara verktygen är mycket enkelt. Principen ”stående rör och roterande verktyg” gör att bockning kan utföras med minimalt platsbehov. För veckfri bockning av tunnväggiga rör används glidskor för att skapa böjar med minsta möjliga deformation av t.ex. rostfria stål- och kopparrör. Den valbara versionen med sexkantsfäste gör det möjligt att använda böjsystemen 3000 och 6000 för drivkraft, utöver användning i skruvstycke. KBV placeras då helt enkelt på maskinens bockaxel. MÖJLIGA ANVÄNDNINGSOMRÅDEN: • Hydraulikrördragning • Prototyptillverkning • VVS- och värmeinstallationer TEKNISKA DATA: • Böjkapacitet Ø 6 till 18 mm • Manuell bockvinkelbegränsning • Max 180º bockningsresultat TILLVALSUTRUSTNING: • KBV med sexkantsfäste för bockning på modell 3000 eller 6000 • Maskinväska • Längdstopp VÅR SERVICE PÅ PLATS HOS ER: • Välkommen till testproduktion i vårt demorum • Rådgivnings- och informationsmöte hos er • Rådgivning och hantering av leasing/finansieringsköp via JUTEC • Inbyte av nuvarande maskin • Serviceavtal, underhåll på plats hos er

Skick: begagnad, Strömkälla för orbitalsvets MESSER GRIESHEIM - POLYSOUDE PS204 Vattenkylning för orbitalsvets MESSER GRIESHEIM - POLYSOUDE RC200 Svetsströmkälla, invertersvets POLYSOUDE PS 204 + RC 200 Tillverkningsår: 1997 Serienr. strömkälla: 9885186 Serienr. kylaggregat: 97861? Effekt: 200 A = 20 % intermittensfaktor   90 A = 100 % intermittensfaktor Gjdpfxot Awm Dj Aageiw Elanslutning: 230 V, 50 Hz, Schuko-kontakt - Kabel-fjärrkontroll typ BP 1436 med 7,5 m anslutningskabel - Strömstyrningsområde från 1 till 200 ampere - Endast likström (DC) - HF-tändning - Kylvattensaggregat för brännarens kylning - Avlästa drifttimmar: 44 895 - Bruks- och underhållsanvisning Platsbehov svetsmaskin (L x B x H): 550 x 360 x 500 mm Platsbehov kylaggregat (L x B x H): 550 x 360 x 550 mm Vikt svetsmaskin: 45 kg Vikt kylaggregat: 25 kg Bra skick Utan tillbehör Priset avser ett set bestående av 1x strömkälla och 1x vattenkylare.

Tillverkningsår: 2001, skick: begagnad, • Värmeplattans storlek (mm): ca 1500 x 2700 • Maximal nyttjande yta (mm): 1250 x 2450 • Inmatningssida (mm): 1500 Gijdpfx Askt N Hueagew

Skick: begagnad, Tillverkningsår: 1993, Tekniska detaljer: Rördiameter: 80 mm Giodou Ibyyjpfx Aagsw Minsta rördiameter: 6 mm Styrning för program: Gelma MM-1 Röruppmatningslängd: 1800 mm Maskinens vikt ca.: 0,232 t Maskinens mått ca. LxBxH: 1,9 x 0,7 x 1,3 m Halvautomatisk RÖRBÖJNINGSMASKIN Arbetslägen: manuell drift samt halvautomatisk Användningsområde: för återkommande, upprepade bockningsprocesser av rör (t.ex. hydraulikrörläggning) Vridenheten med bockningsförval för 3 olika bockningsvinklar i enkel- och automatikläge. För närvarande är maskinen utrustad med ett anslagsstag för rörstorlek Ø 10 mm och 6 vinkellägen. Bockningsradie beroende av materialet som används. Rörbockningsmaskinen är mobil/flyttbar. Utrustning/tillbehör: 6 st kamstänger/anslagsstänger 6 st styrskivor Bockningsverktyg för Ø 12 mm *

Skick: ny, Bernardo TM 36 BLO/ R 1200 Elektrisk gängmaskin Tekniska specifikationer Gängkapacitet*: M5 - M36 Verktygshållare: GT 24 Varvtal max: 30 - 150 varv/min Justerbar vinkel: 0° - 90° Max. arbetsradie: R 1200 mm Snabbchuck DIN 376: M5-6 / M8 / M10 / M12 / M14 / M16 / M18 / M20 / M22-24 / M27 / M30 / M33 / M36 Motoreffekt: 1200 W Spänning: 230 V Vikt, ca.: 35 kg * Materialhållfasthet 400 N/mm2 Leveransomfattning - Styrning via pekskärm - Digital borrdjupsvisning Gisdpopag R Refx Aagow - Mikrospraysystem - Spånbortblåsaranordning - Snabbväxlingshållare - Snabbchuck enligt DIN - Elektromotor - 90° vinkelinställning - Monteringsfläns Egenskaper - Standardutrustad med mikrospraysystem för konstant kylning och minimal kylvätskeförbrukning - Inklusive spånbortblåsare för optimal sikt över borrhålet - Inklusive snabbchuck för användning av gängtappar för genomgående och bottenhål - Svängbar motorenhet för gängning i valfri vinkel mellan 0° och 90° - Högre noggrannhet jämfört med manuell gängning, gängan blir garanterat vinkelrät (90°) - Hög produktivitet, betydande tidsbesparing jämfört med manuell gängning - Snabbchuck med integrerad slirkoppling förhindrar brott på gängtappen - Inklusive svängarm med stor radie för enkel positionering av gängtappen på arbetsstycket - För gängning i stål, rostfritt stål, aluminium och icke-järnmetaller Pris: Underrede 900 x 600 mm med 2 lådor för TM-serien 830,00 € exkl. 19% moms.

Skick: bra (begagnad), olika motlagringsstödbockar, rullar 5-faldigt justerbara för tvär- och längsrotationsriktning för avlastning t.ex. av svetsvridbord eller för transport av rör Gisdpfx Aaol Dwnlogjw olika utföranden höjdjustering stegvis eller steglöst olika höjder Bockarna har en lastkapacitet upp till 8 ton Priser från 480 € till 850 €
